如何看懂消防图纸？

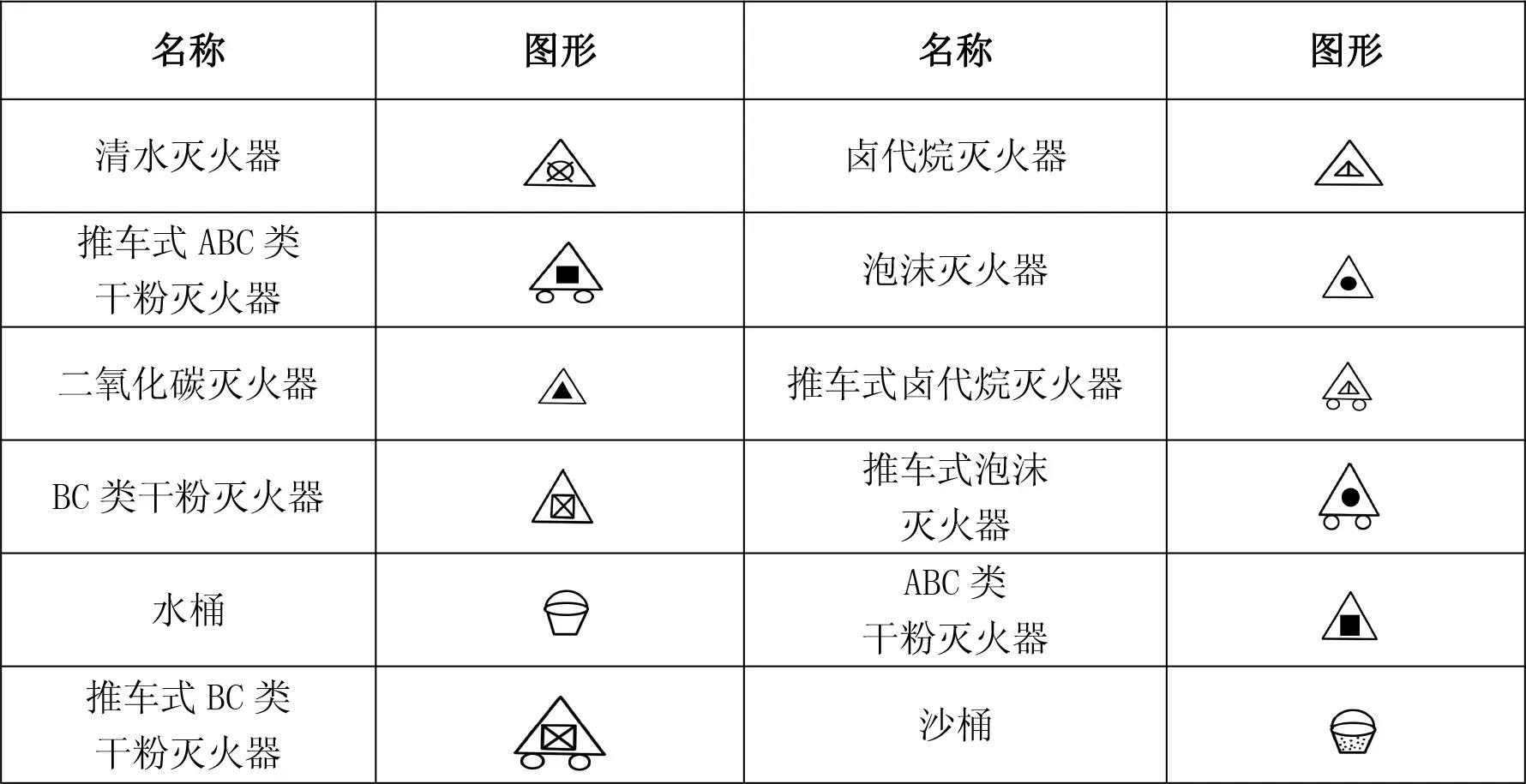

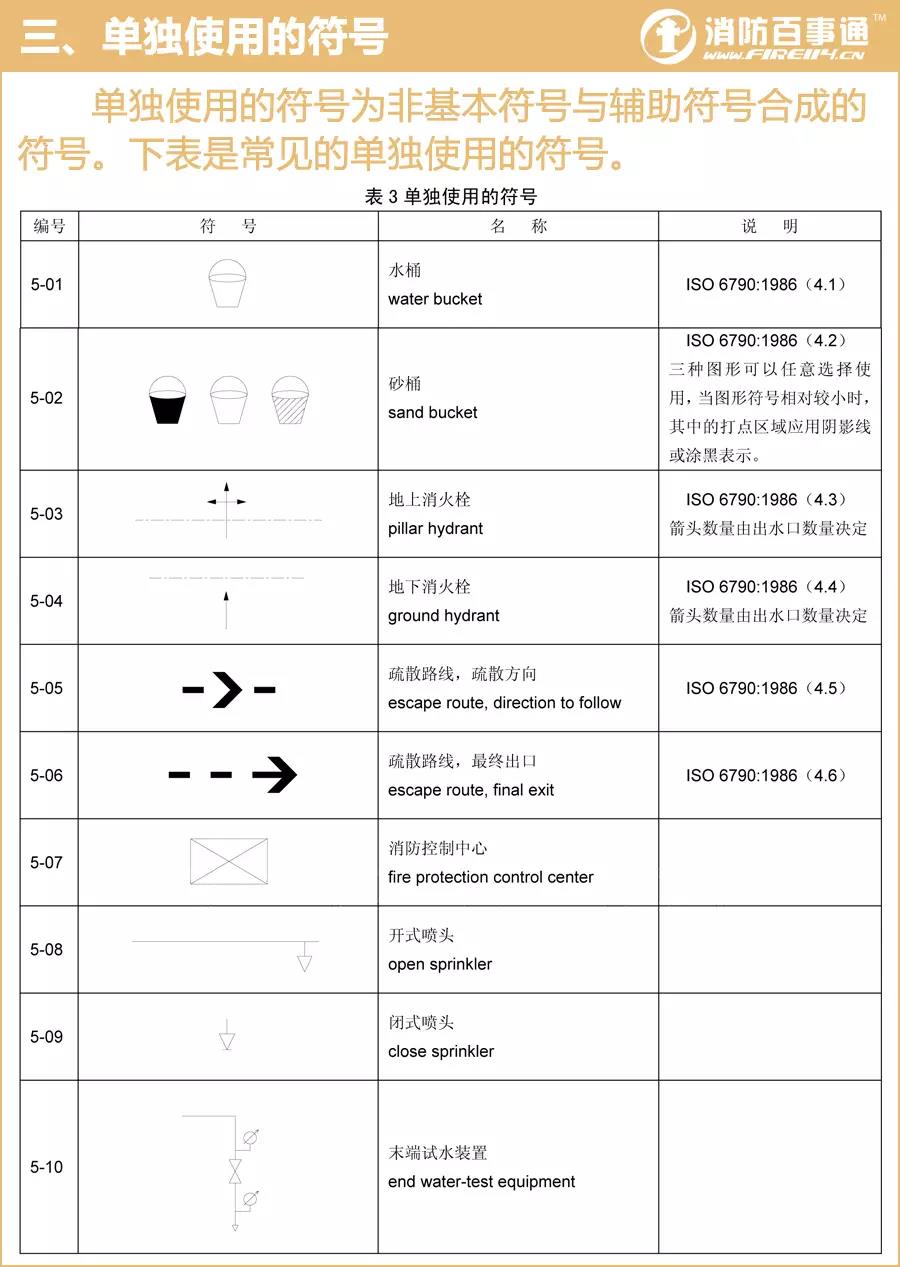

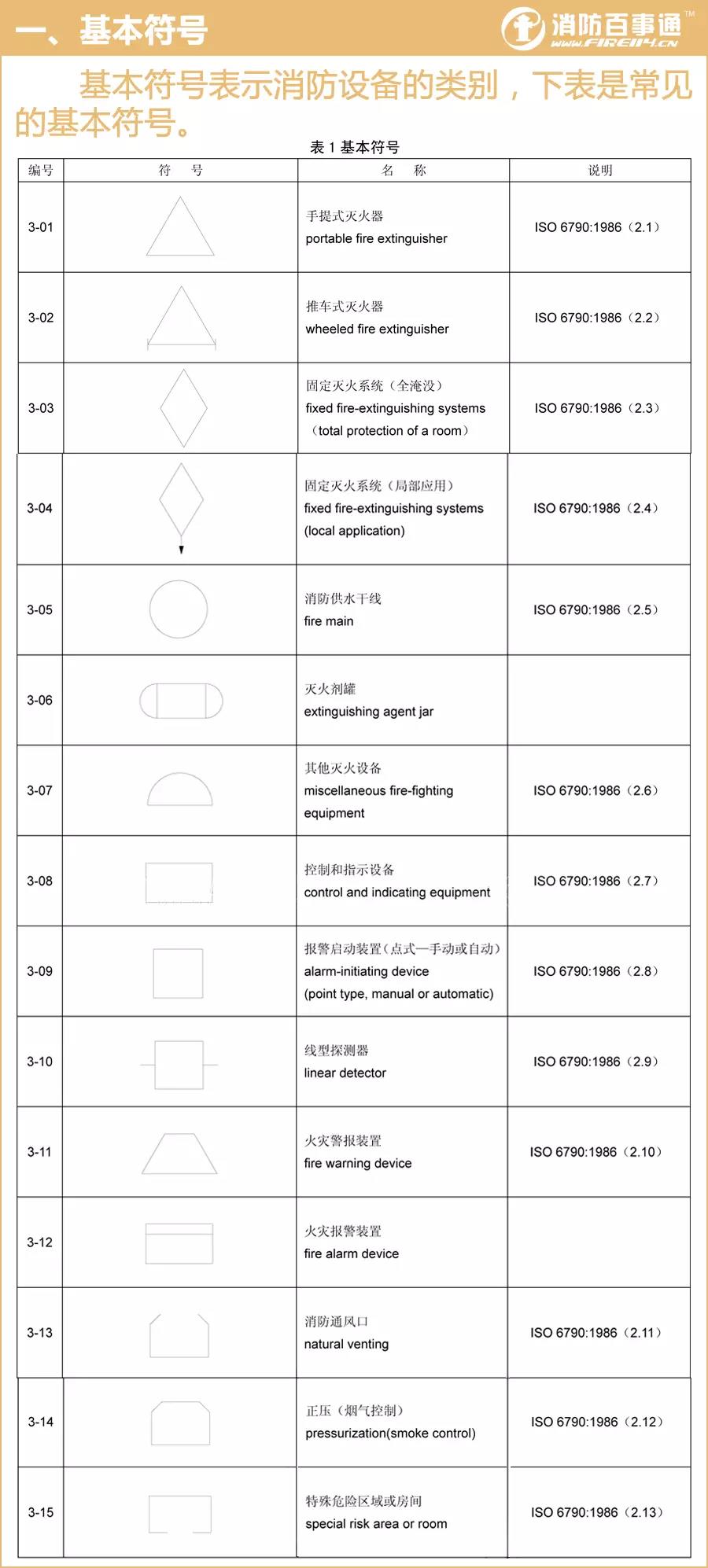

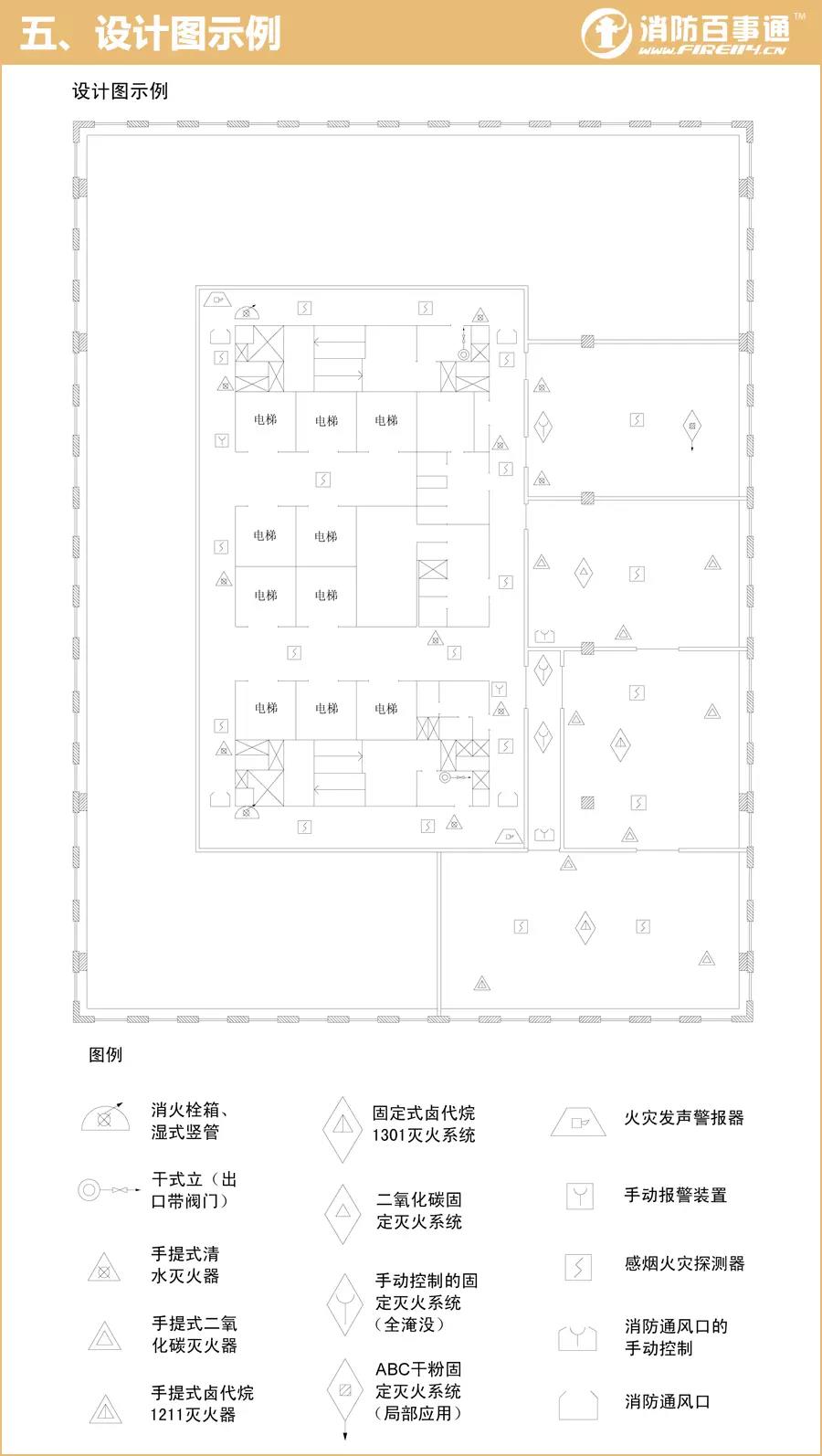

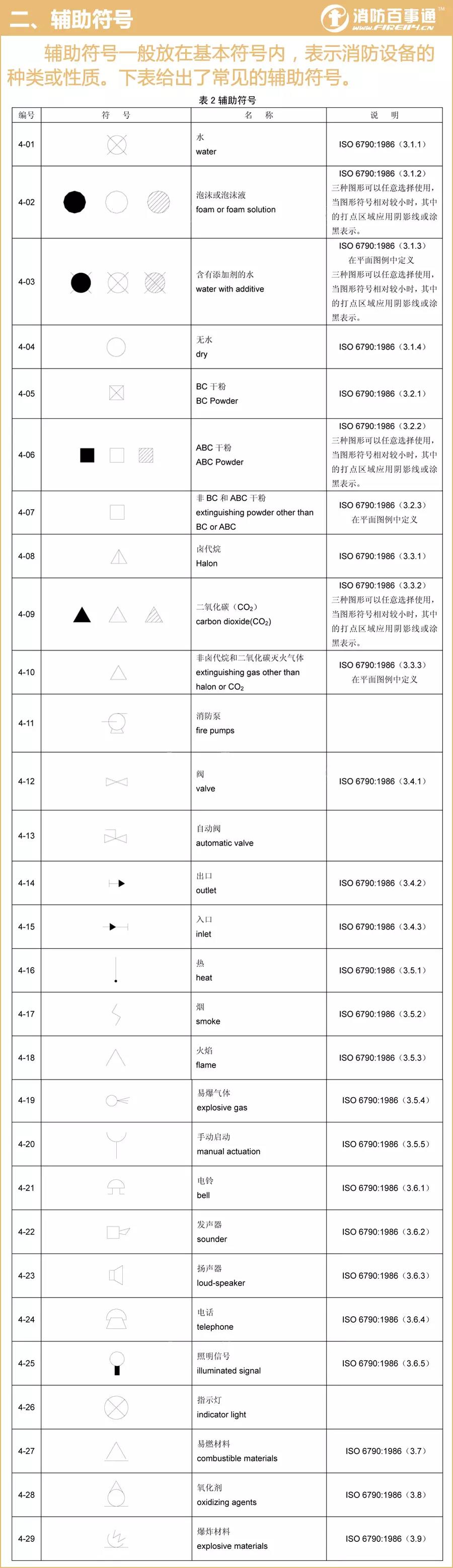

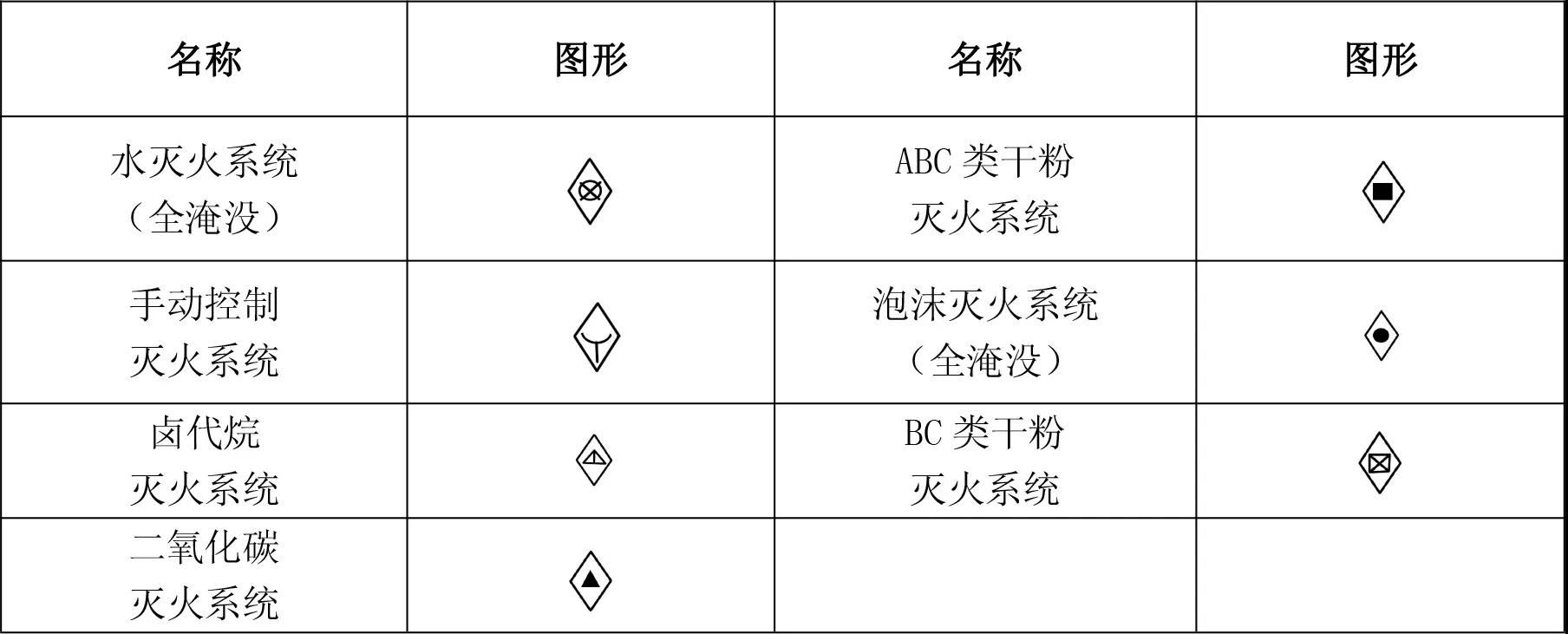

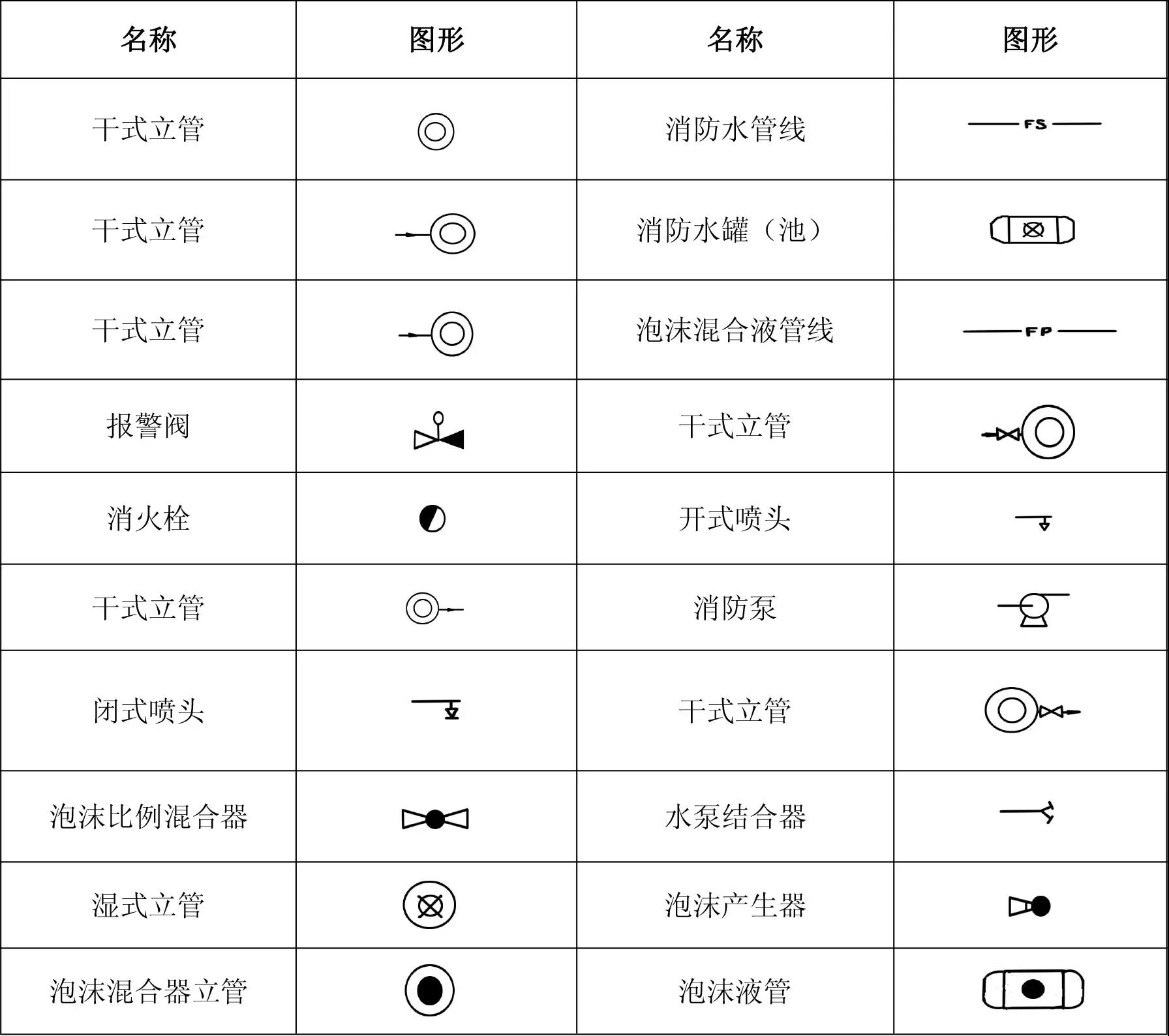

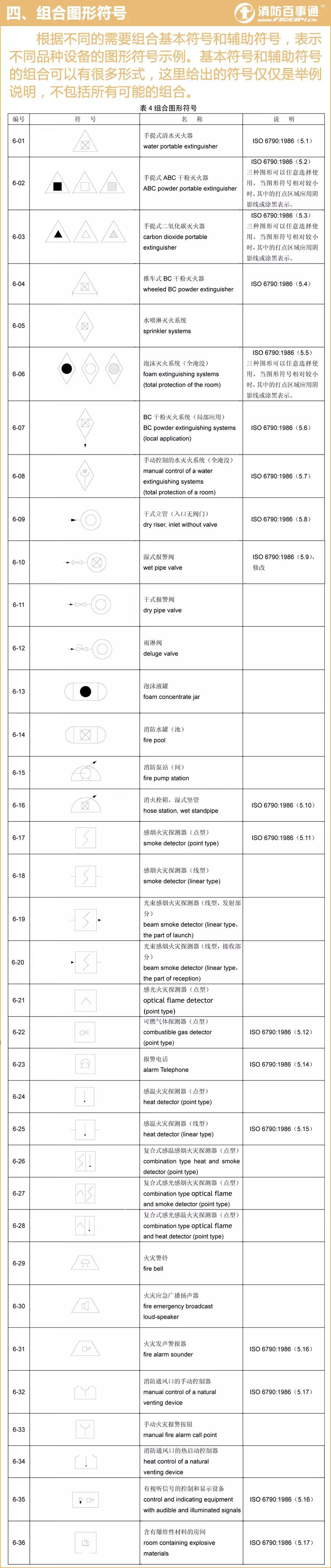

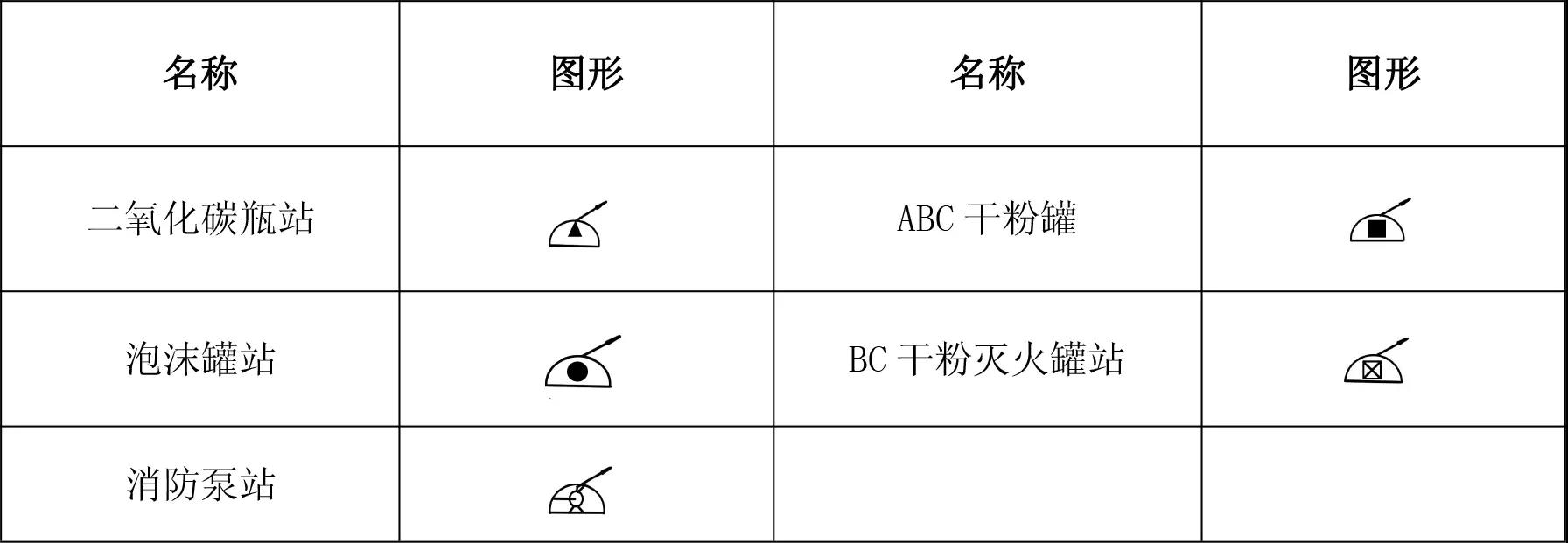

消防工程图首先要仔细看清楚总平面图，各建筑要分清楚，再看清楚前面的图纸设计说明和图例，其中有各种符号标示，然后看系统图，这是相对比较难的，多花点时间就行，最后各层消防平面图就自然而然能看下去了，看不明白或矛盾的地方，可以翻阅同工程的建筑和装潢、空调图，整体框架是一致的，看清楚仔细分析，应该能快速看明白了。

1、消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分。

2、消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到，比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。

3、材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。

消防图纸中电气线路怎么看？

根据系统图结全平面图来每层管线走向，一般先找到进水点，再按系统管线的布置来找每一层平面图的具体位置。一般系统图只是为了表示管线怎样连接和用什么规格，主要是平面图电气的回路主要是看线的标识，如某消防广播总线:标识为采用2xZRBV-1.5mm²线，意思为2根1.5平方铜芯阻燃聚氯乙烯绝缘电线（ZRBV），由两根线组成回路，在系统图上只画一根线表示，计算线长度时，要以两根算。而消防电话总线:采用ZRRVVP-2x1.0mm²线，意思为一根阻燃屏蔽双绞线电缆，面积为2*1平方，在系统图上示意也是一根线表示，计算长度时，按一根计。

一般线缆字母前面的数字表示根数，后面的表示一根线缆由几芯组成，如上面的2*1mm²，表示由两芯1mm²导线组成一根线缆。电缆的符号标识还有很多，如，(ZR阻燃）,(NH耐火）,(WDZ低烟无卤)等，不同标识价格不同，作用也不同，楼主最好查一些这些专业方面的书，弄清电缆的标识意义，这样看图纸才不会搞错。
