机电安装的一些施工工艺图片，我们一起看看。
成排管道，成排成线，支吊架牢固，管道刷漆观感美观。

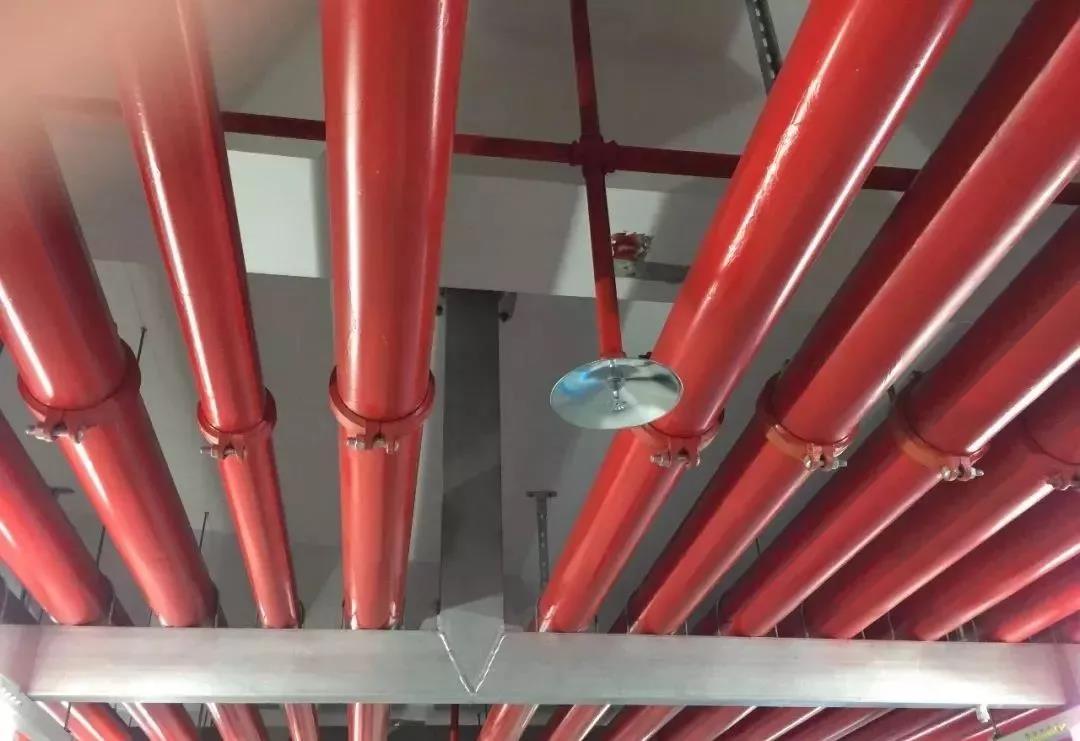

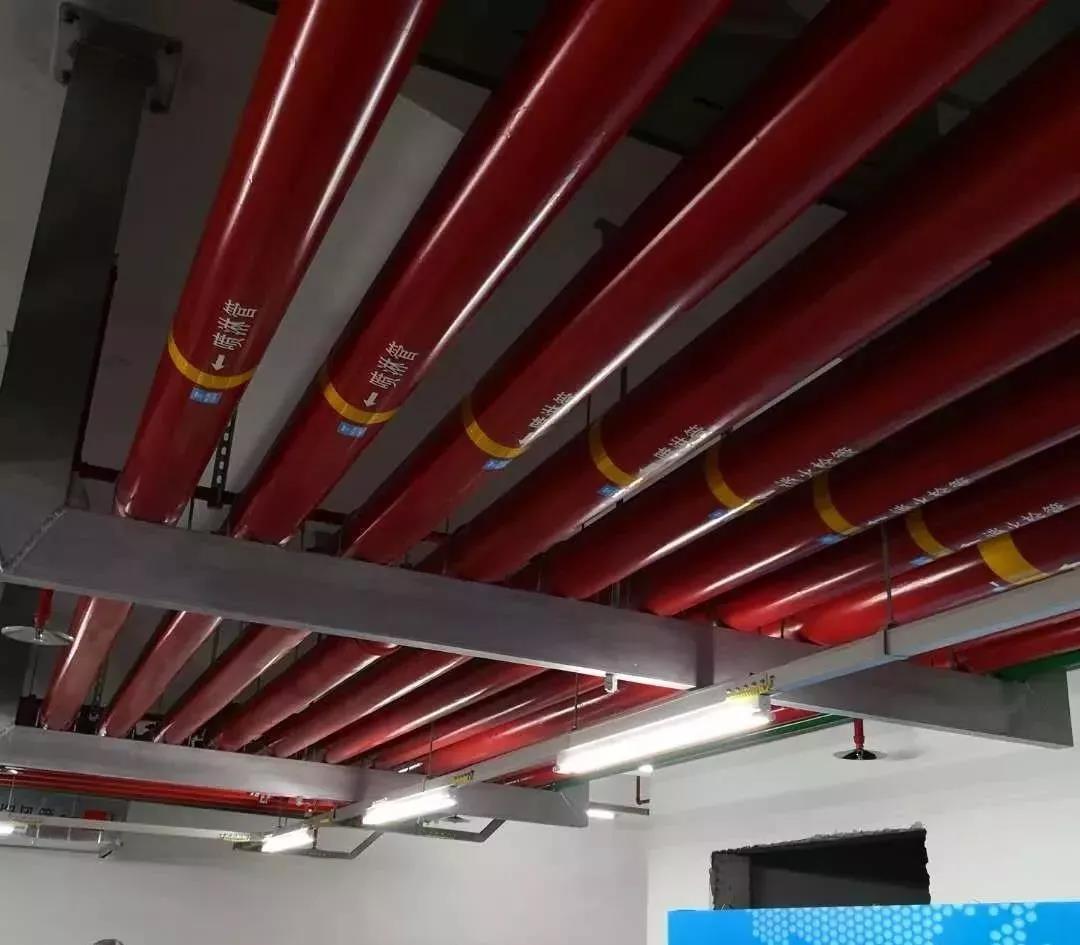

消防喷淋管道间距一致，标识清楚、成排成线。

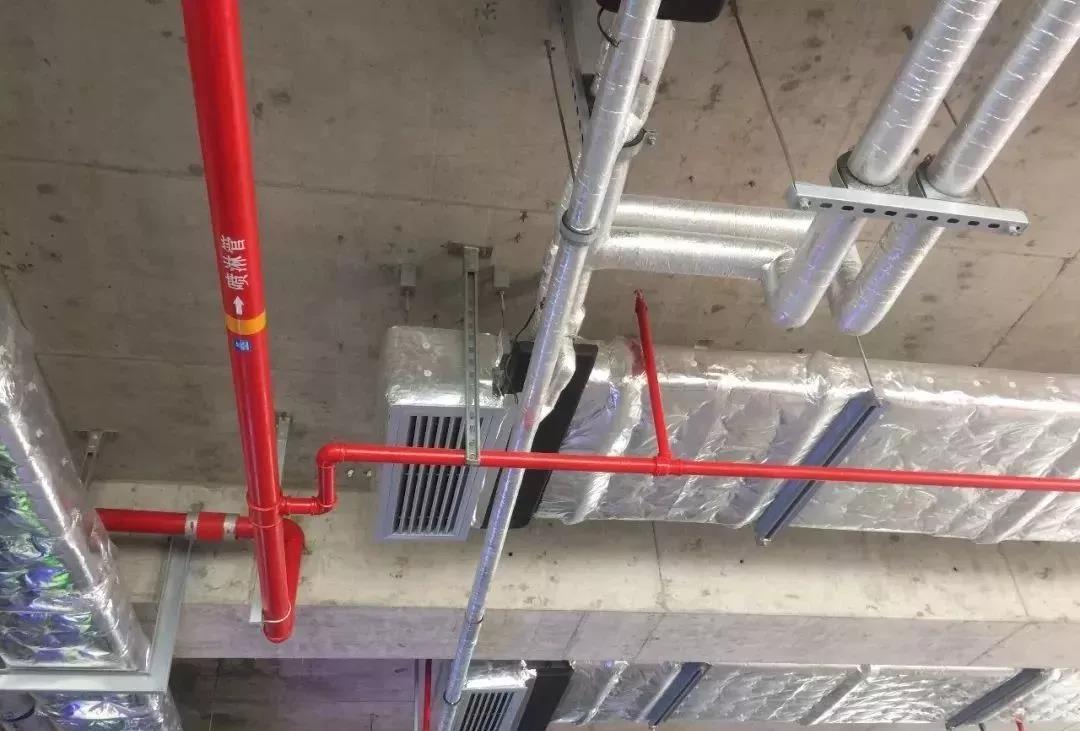

喷淋支管横平竖直，标识清楚、支架布置间距合理。

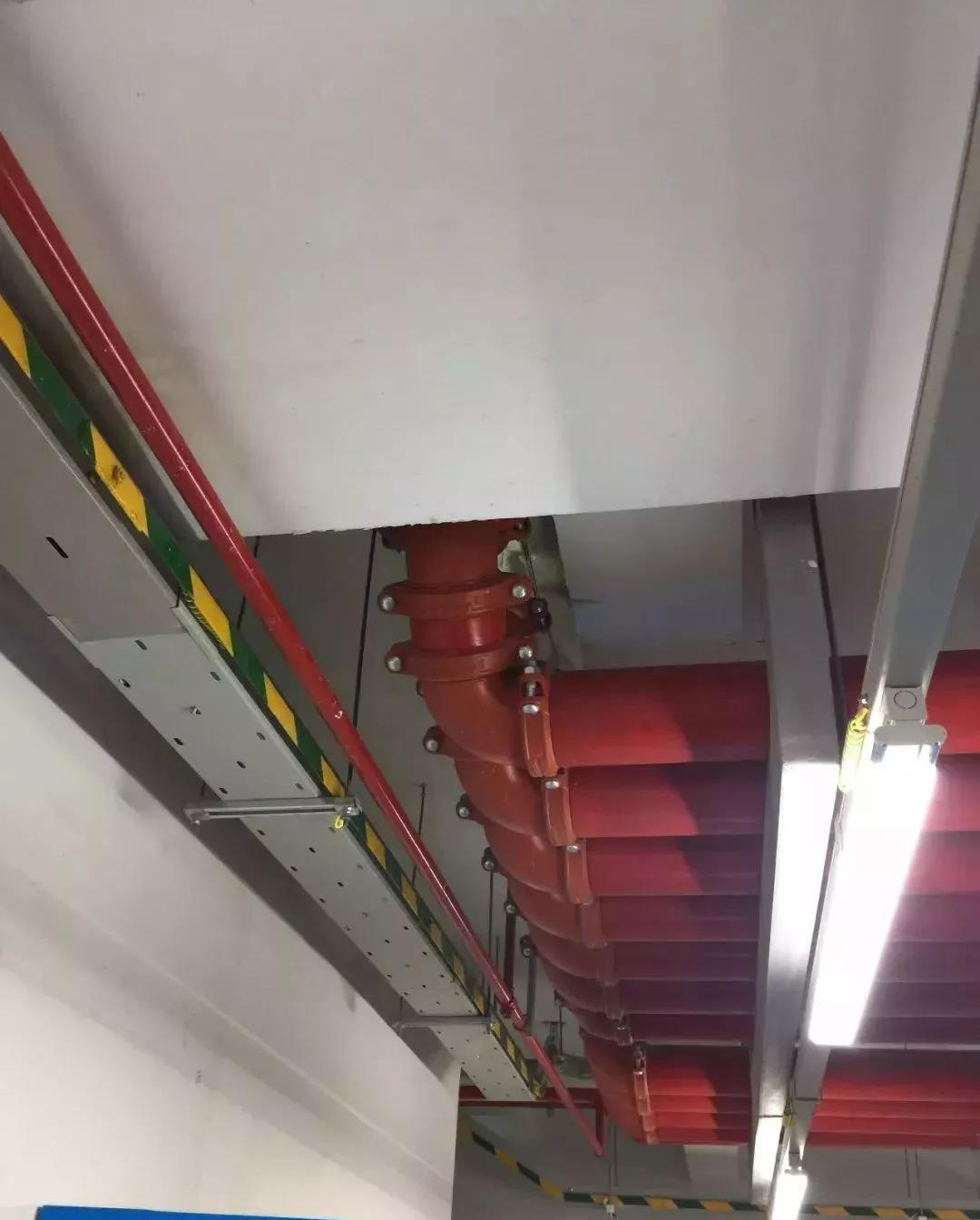

成排管道，弯头处排成一条线。

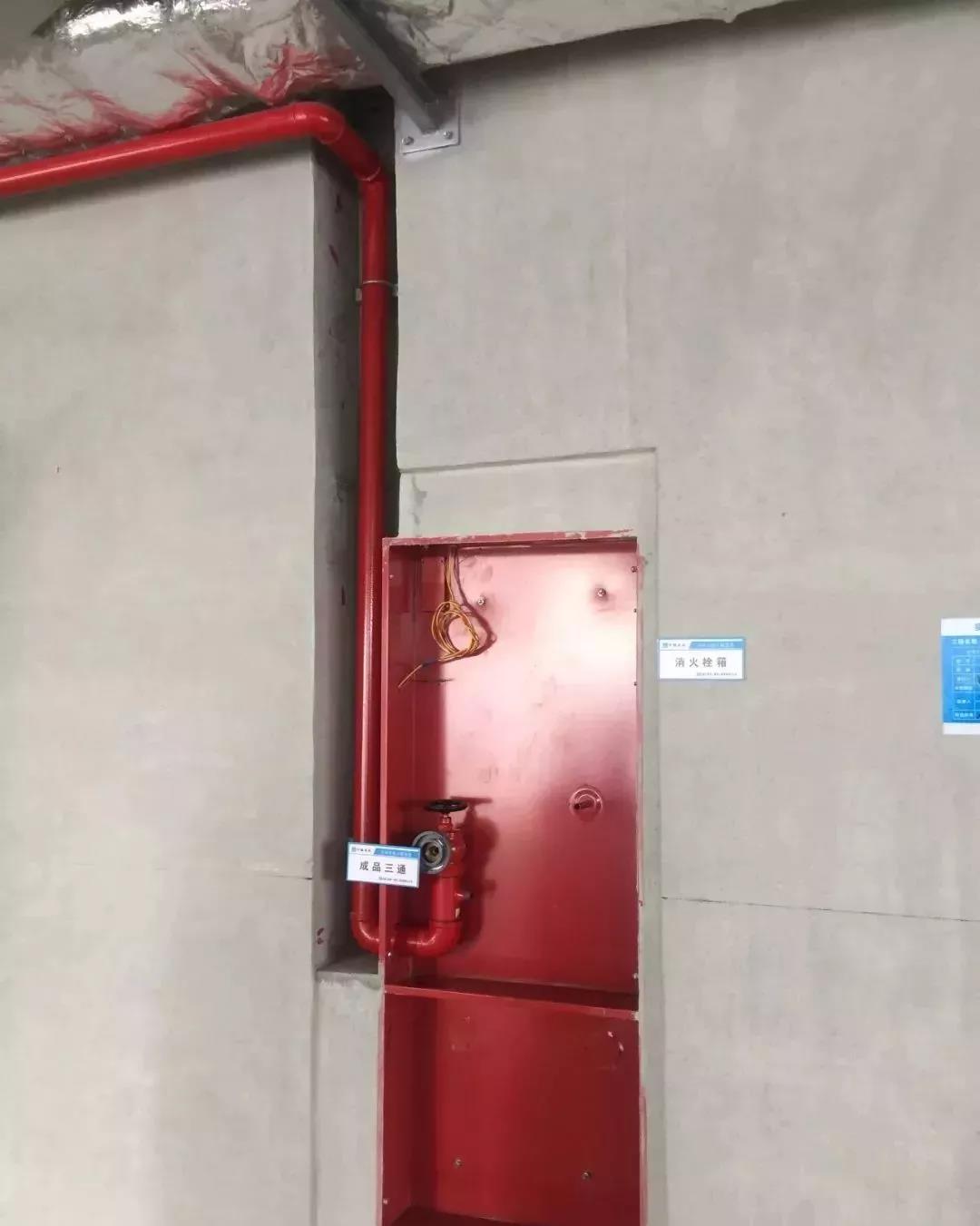

消火栓箱安装，箱体外填塞密实，管道安装垂直，栓头距地1.1米。

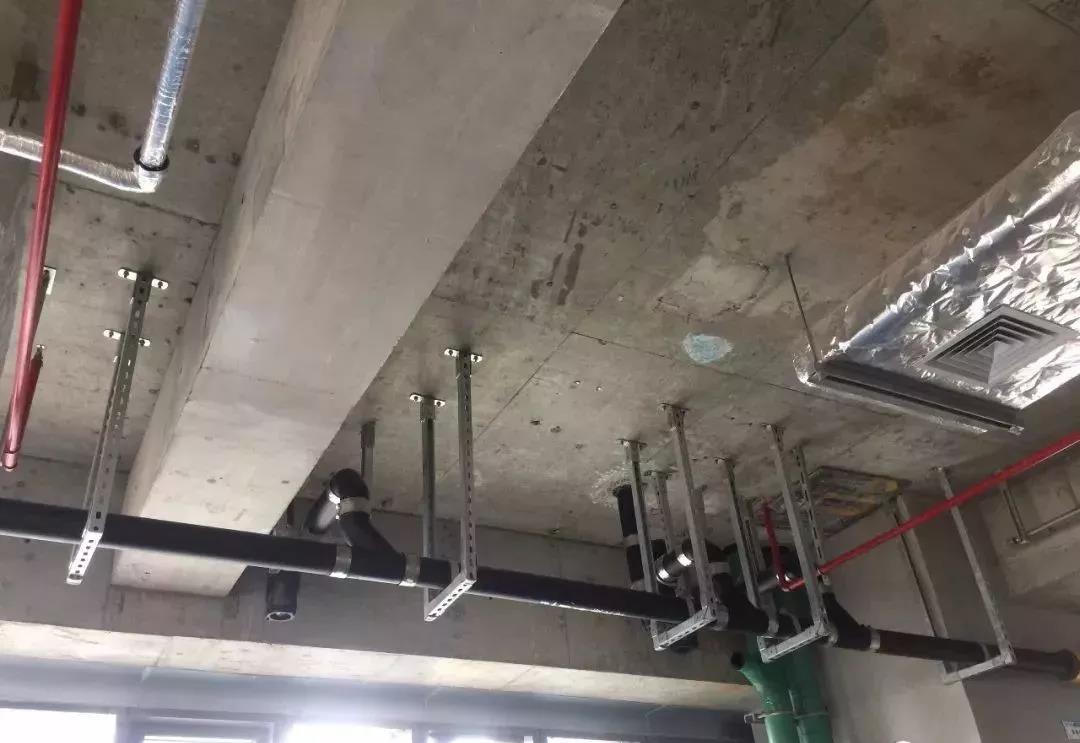

排水管道安装坡度满足要求，支吊架布置合理。

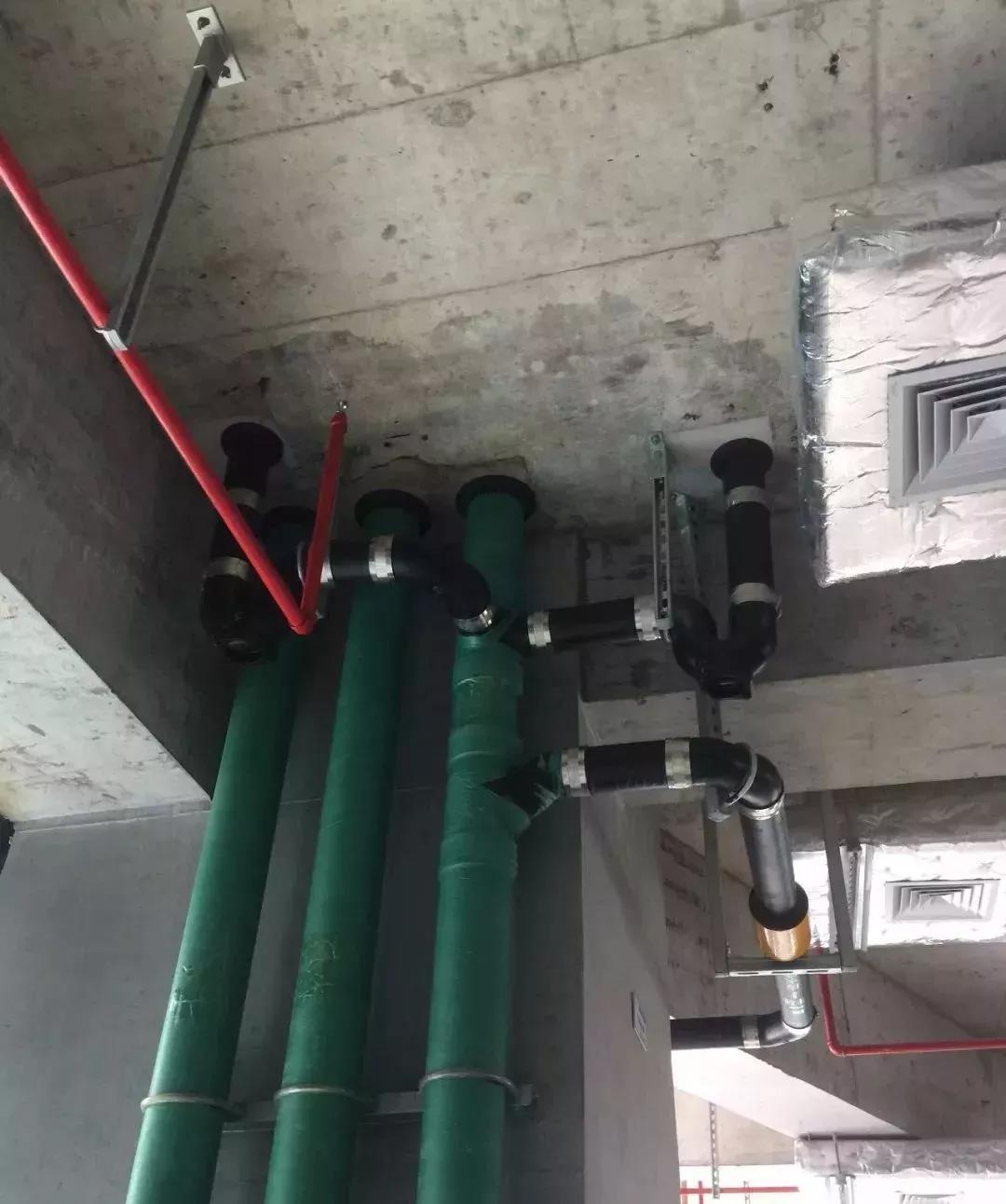

竖向排水管道，外用防护膜保护，支架结实耐用，管根设置橡胶圈，界面分明。

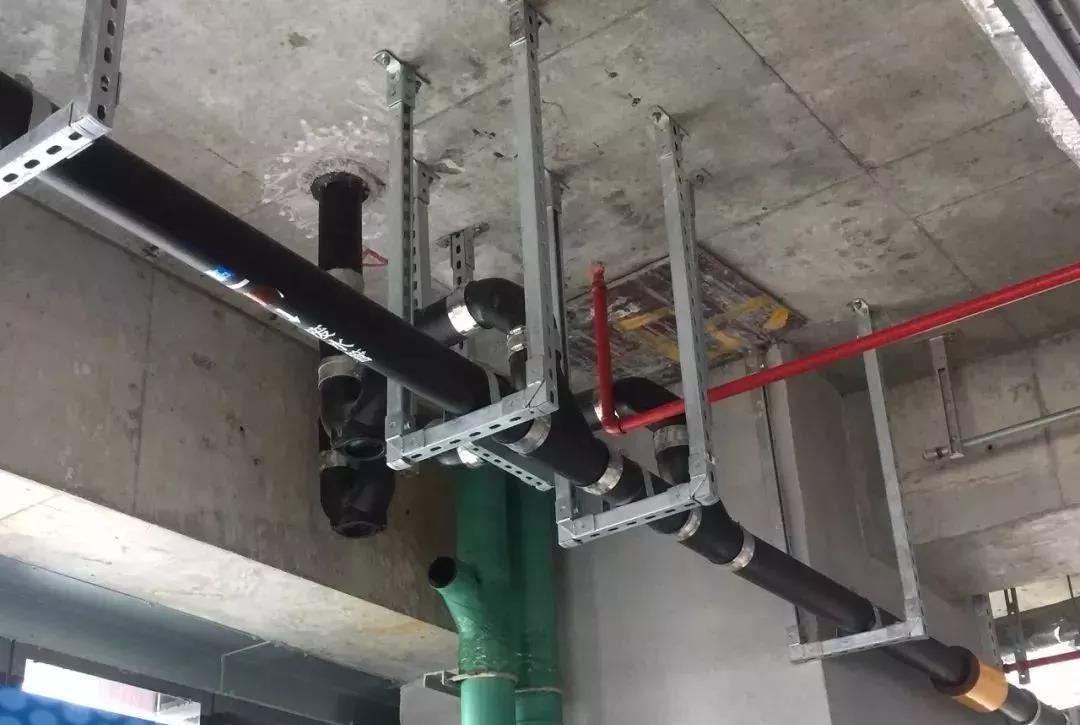

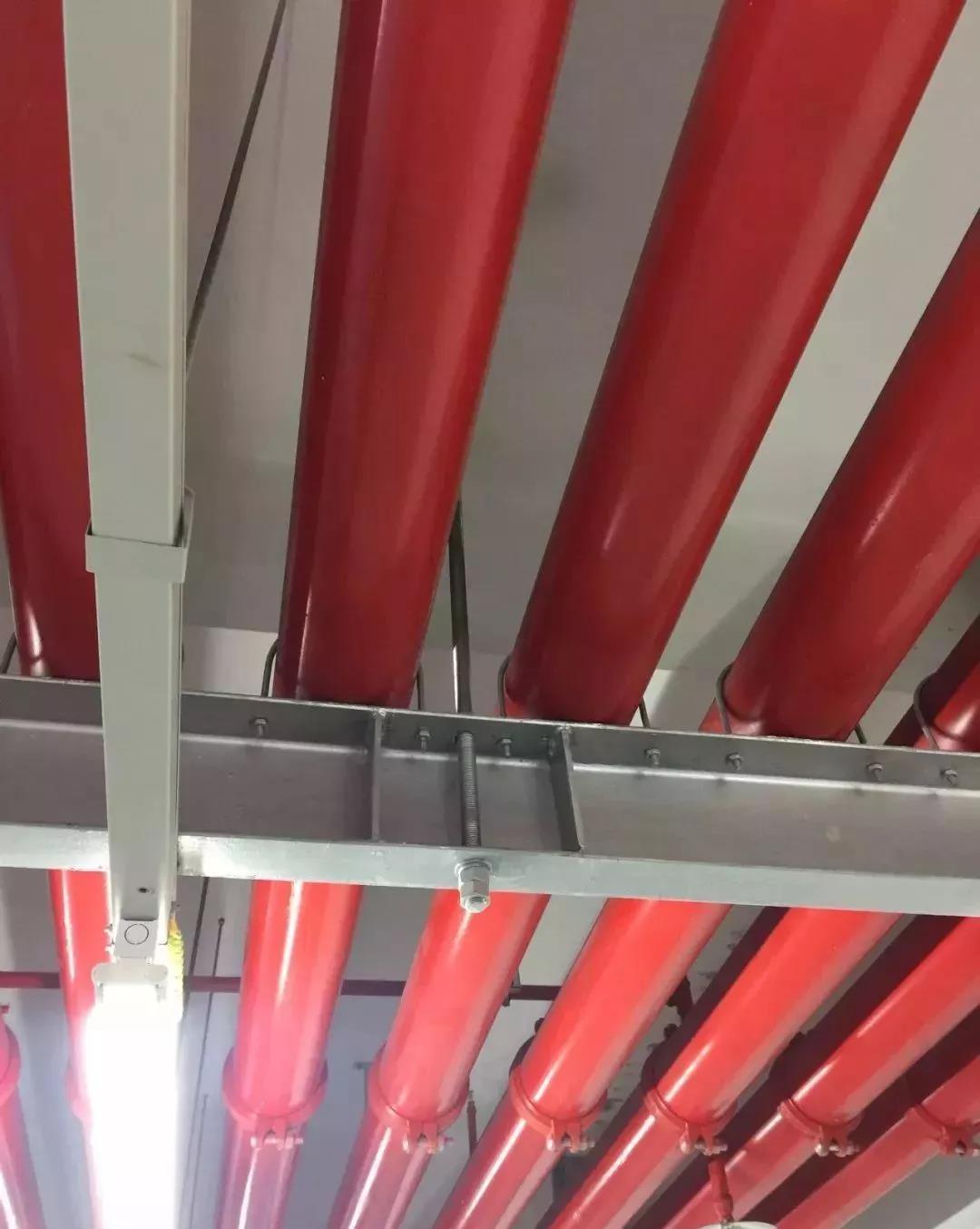

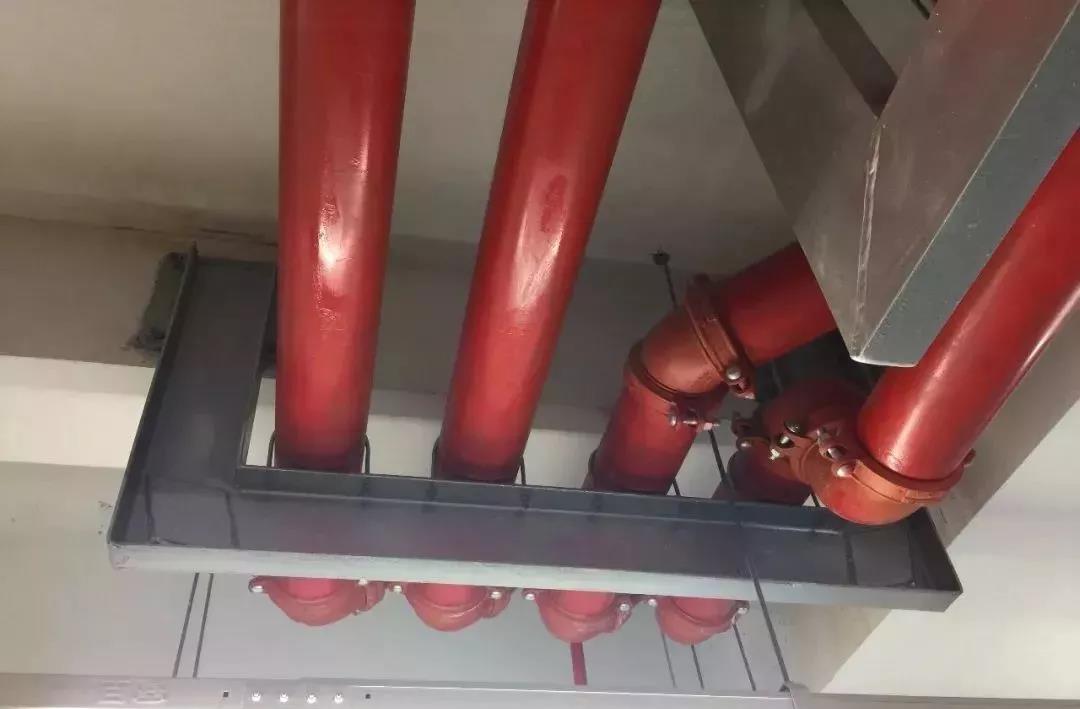

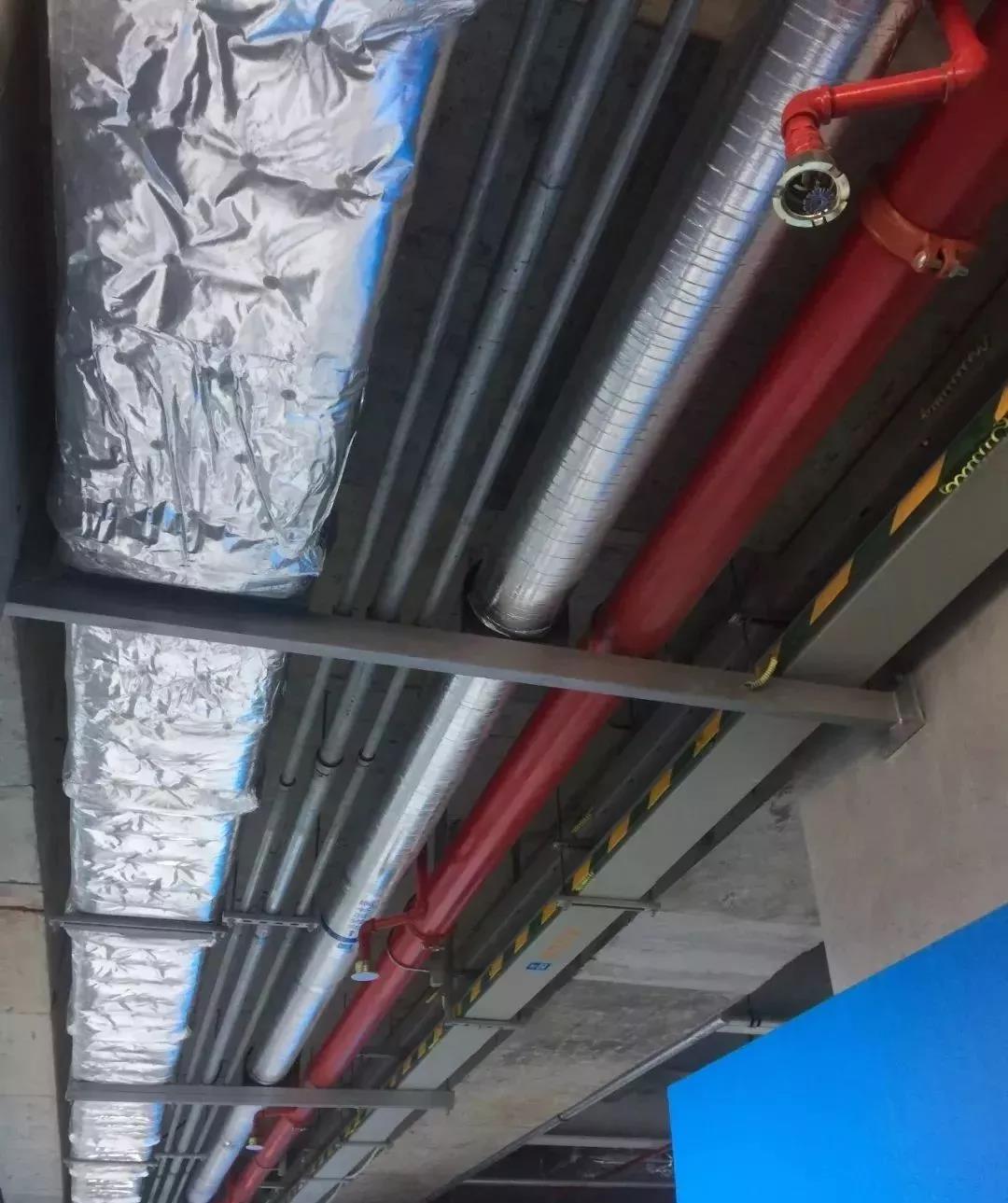

成排管线共用支吊架

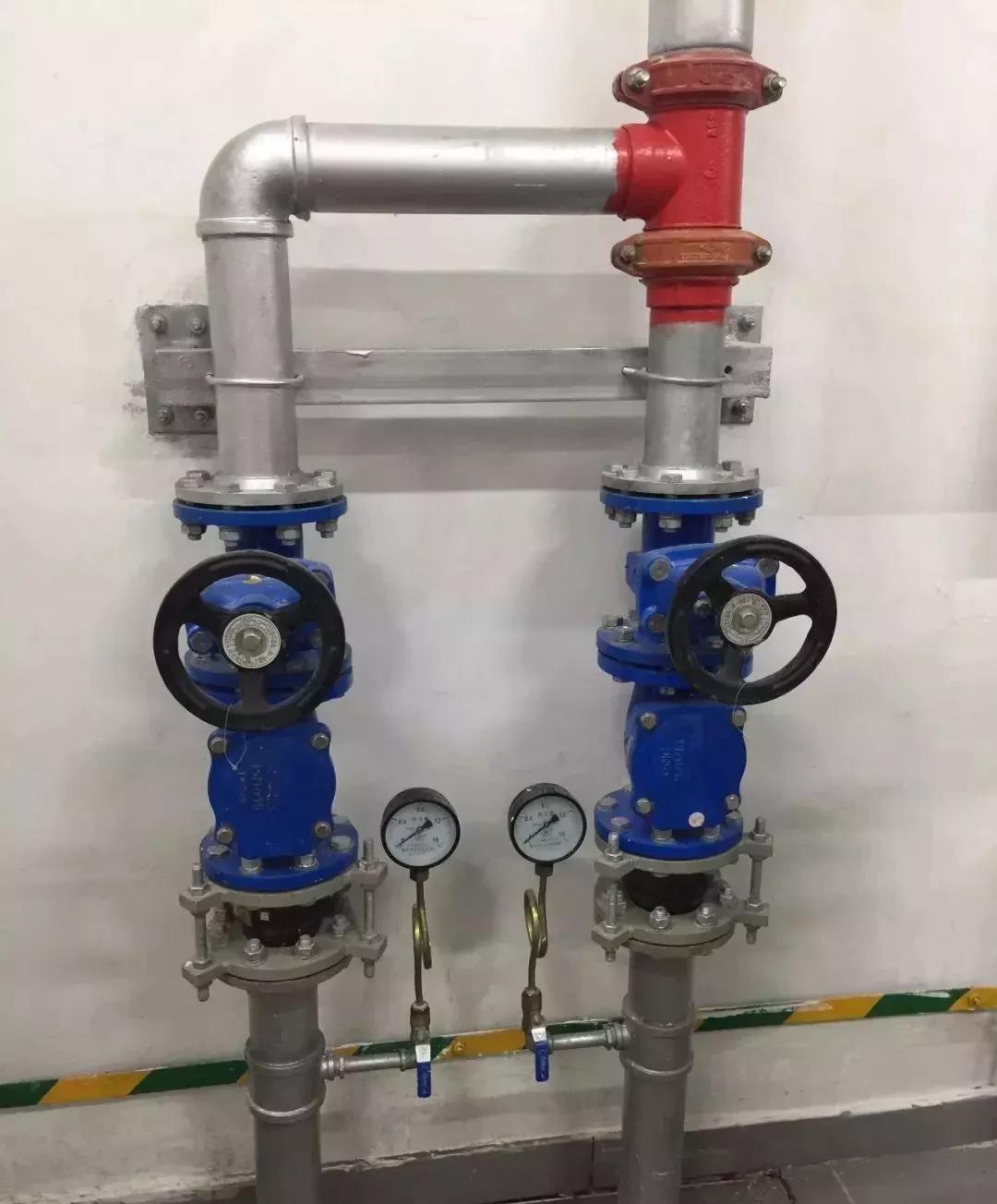

压力排水管道阀部件布置合理，支架结实耐用。
设备安装支架结实耐用、防腐到位，减震厚实。

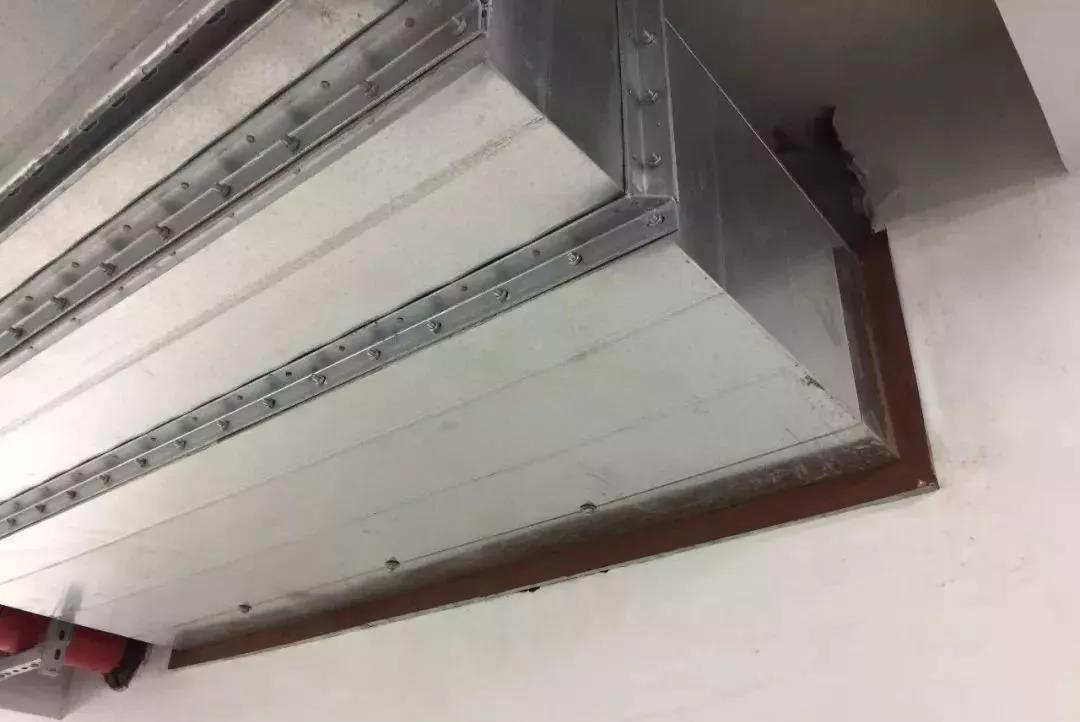

风管穿墙，防火泥封堵到位，界面清楚。

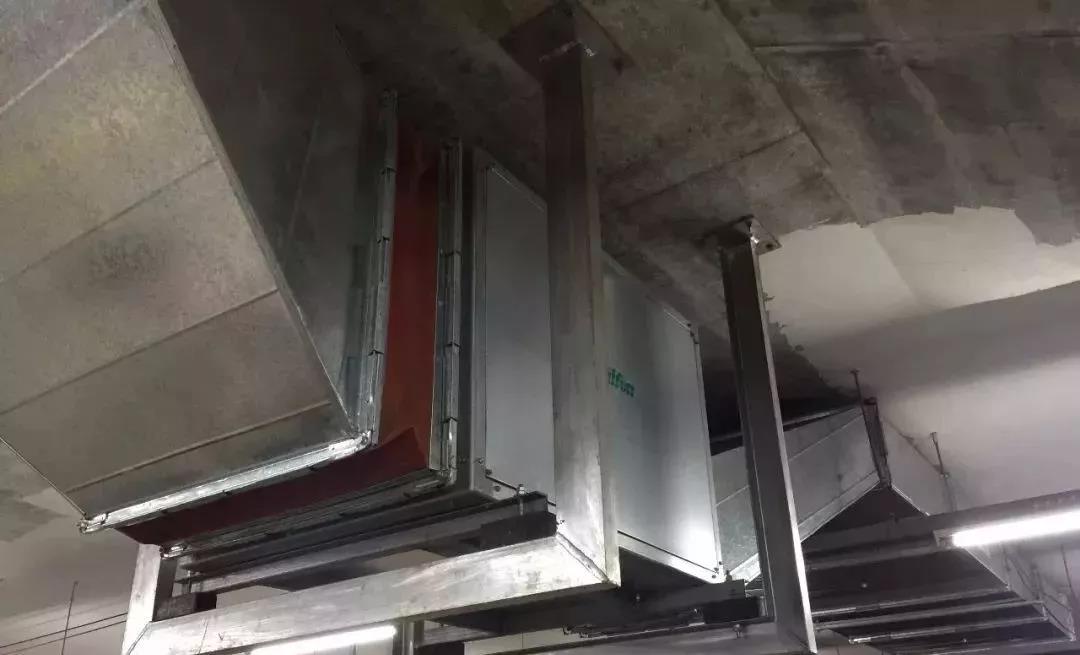

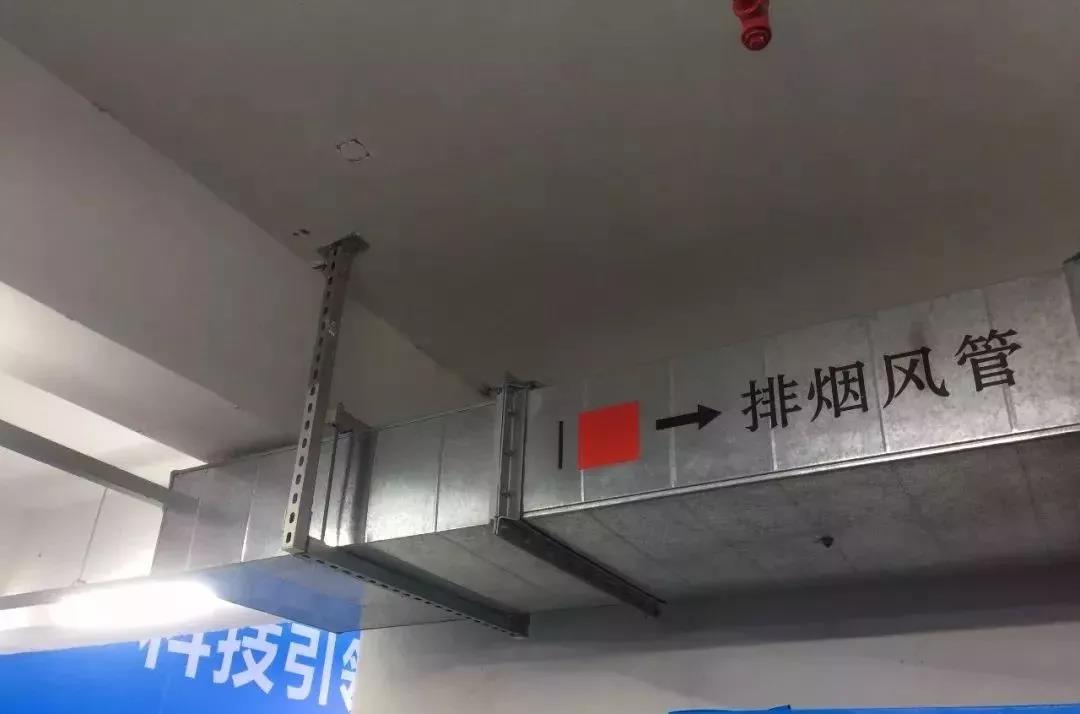

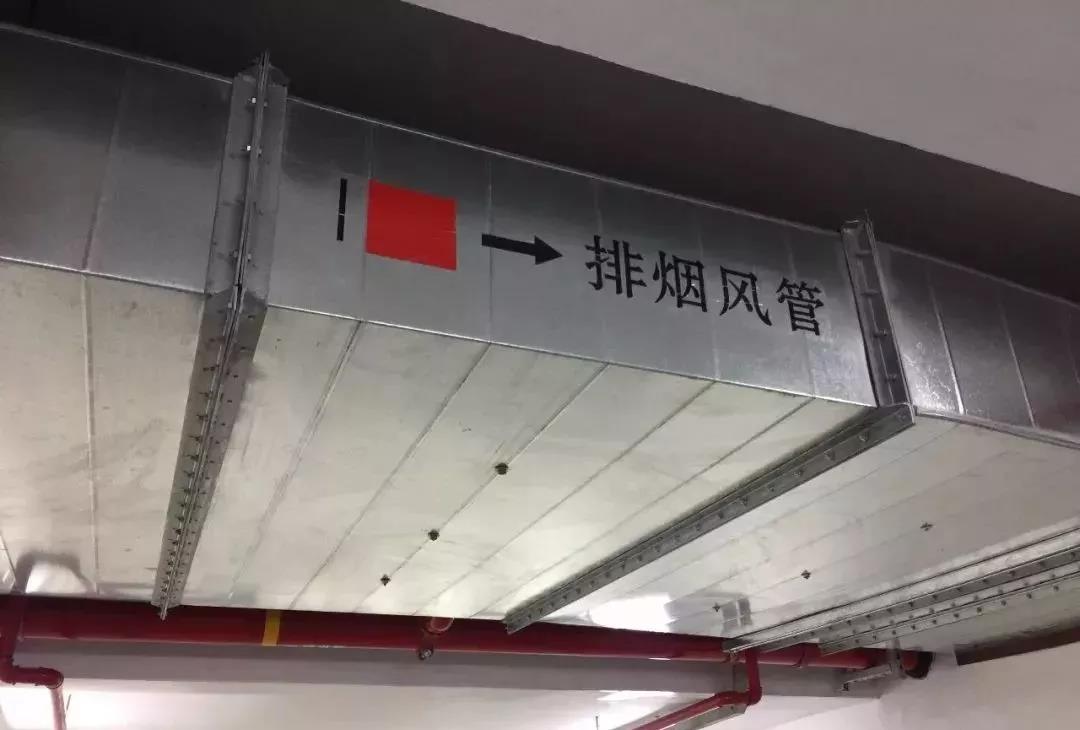

排烟管道安装，法兰采用倒角法兰，美观实用，标识清楚。

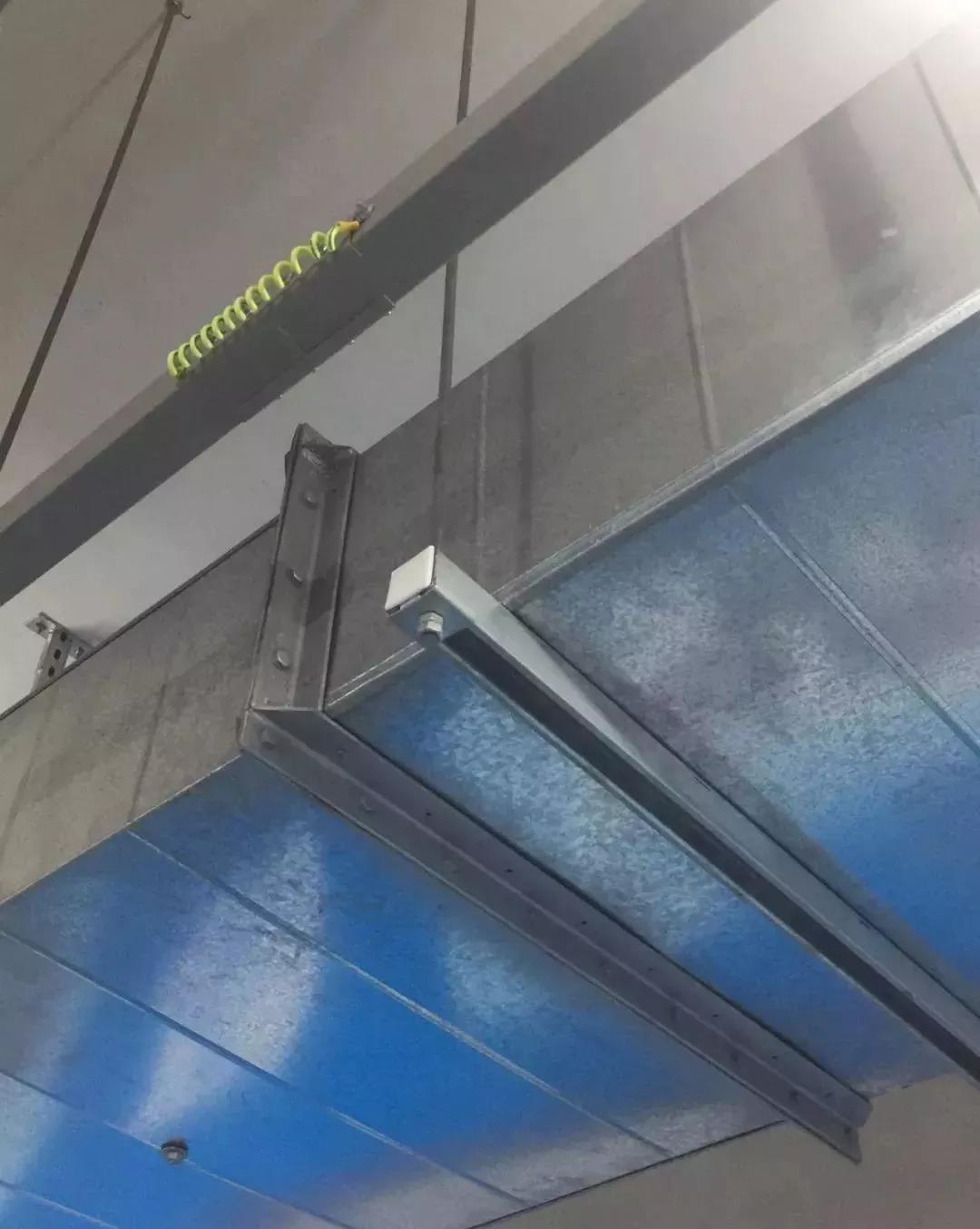

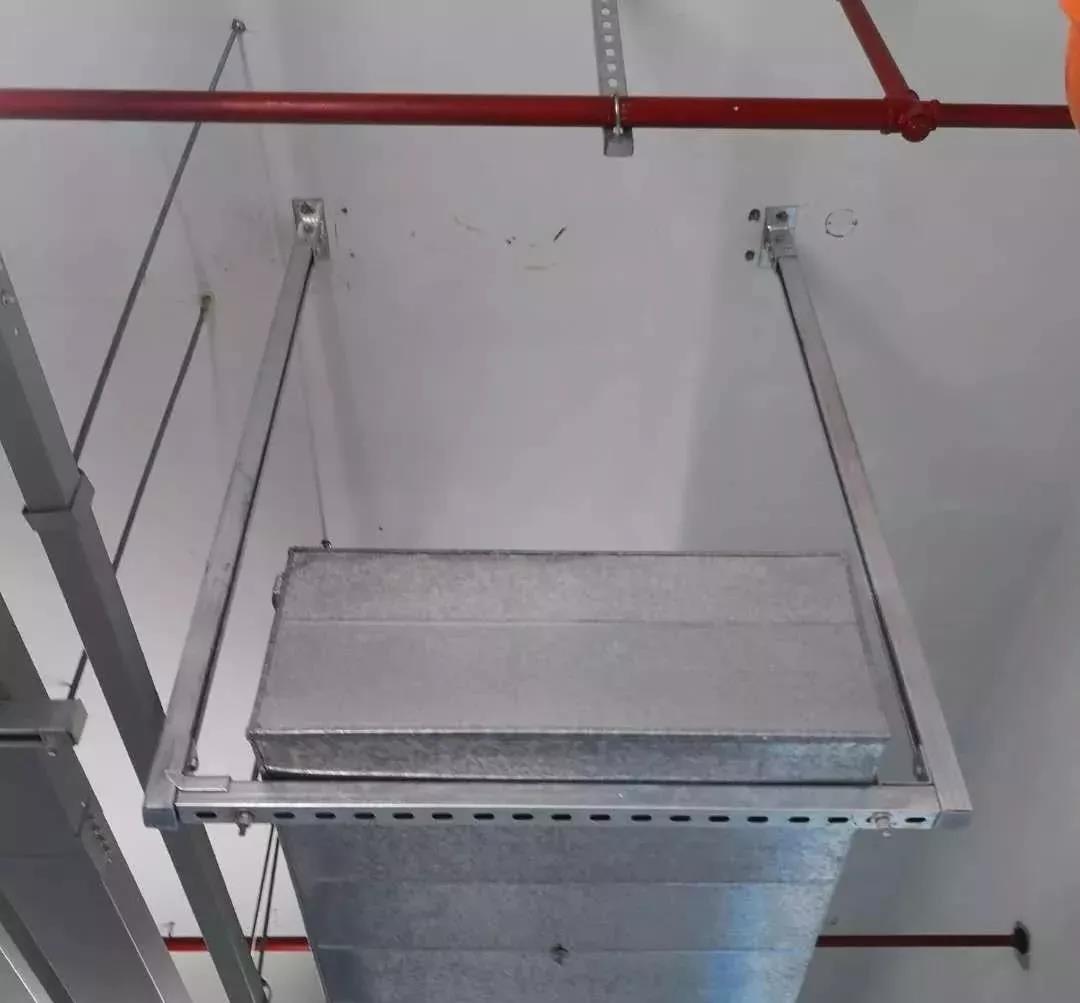

风管末端固定支架设置合理。

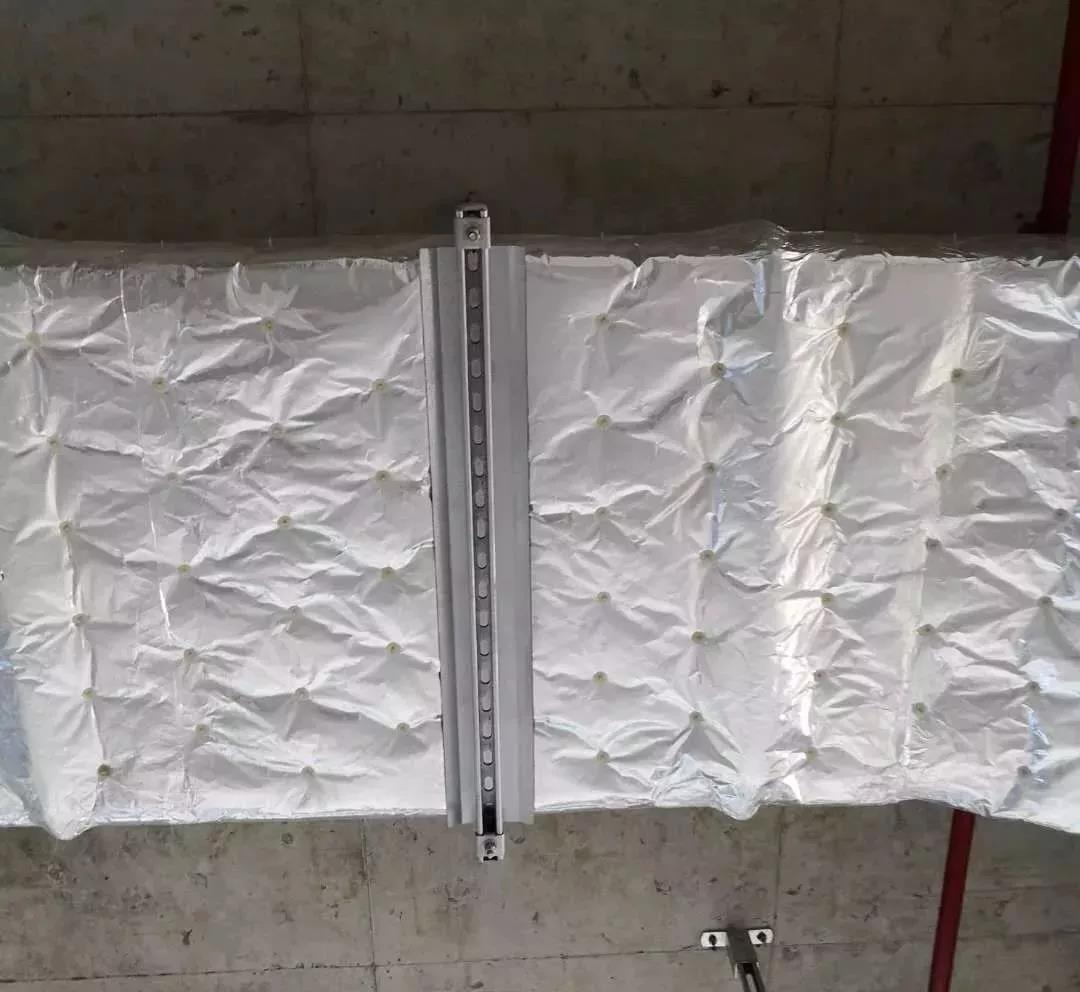

风管保温平整厚实，支吊架处采用钢板平铺过度，保温钉整齐牢固。

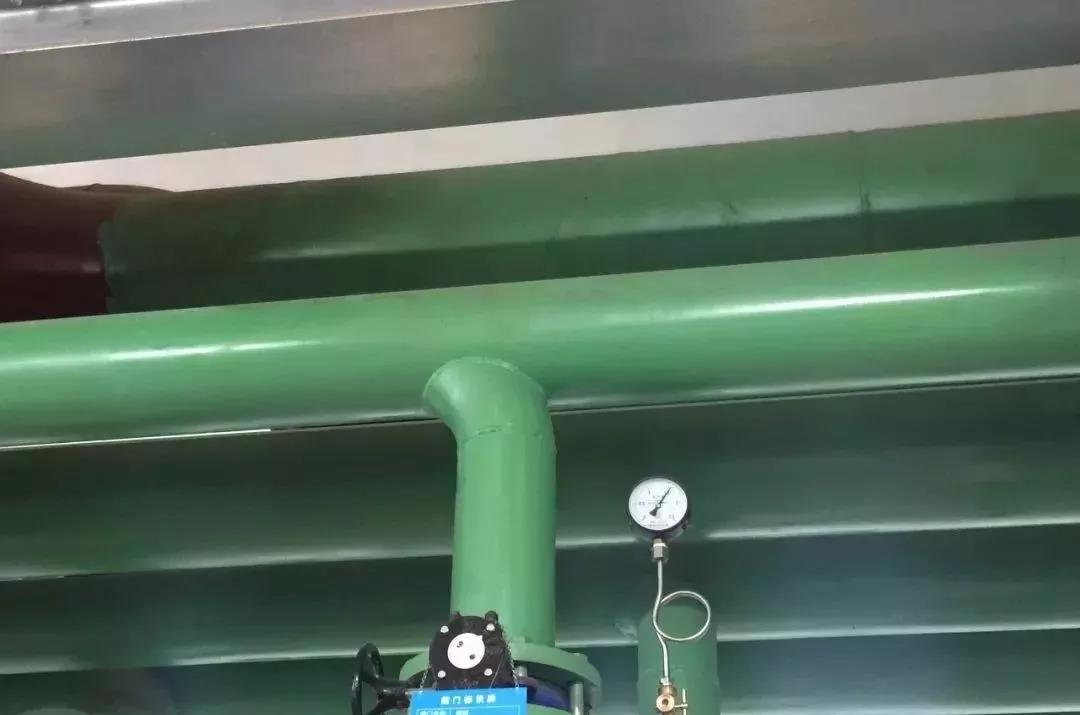

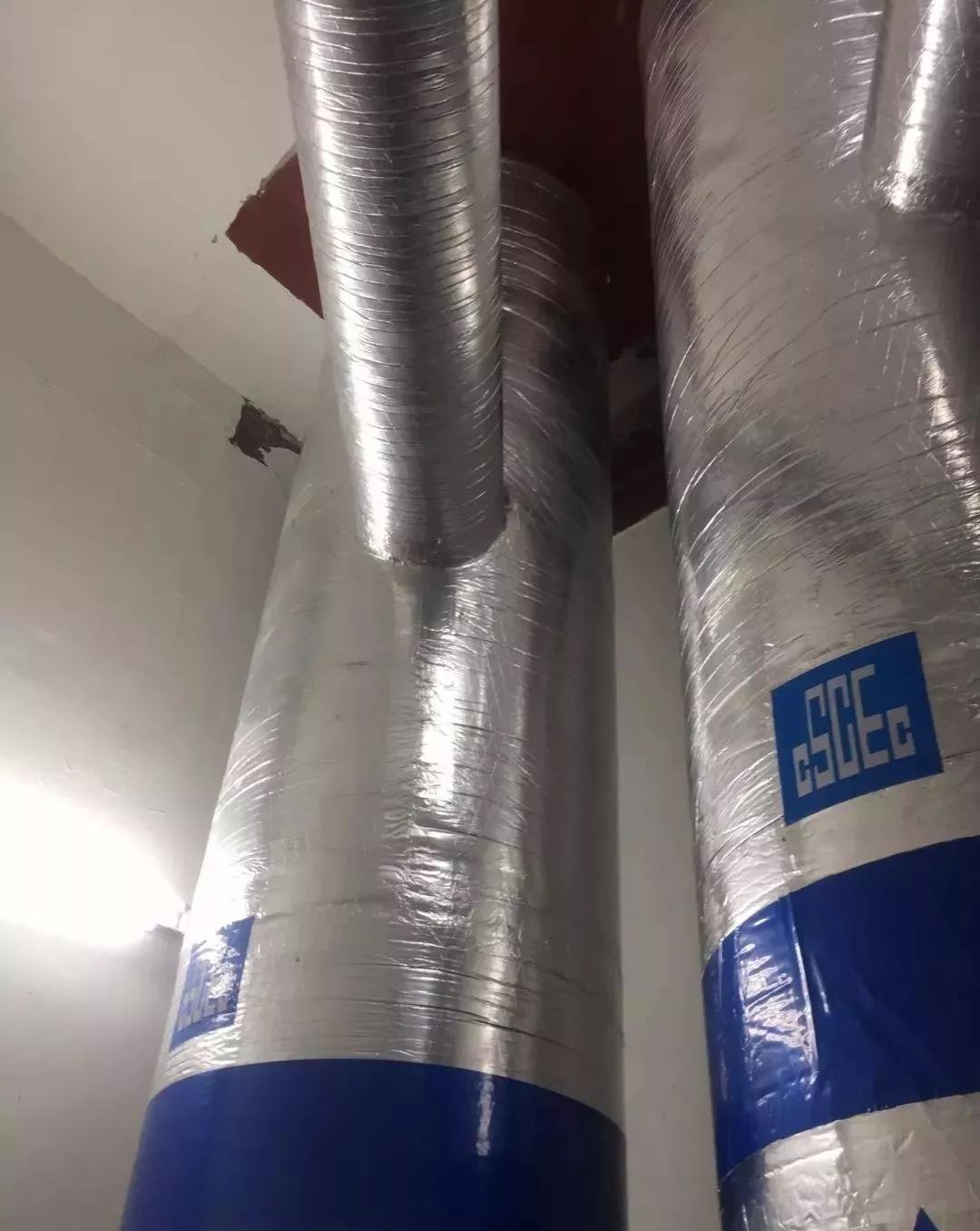

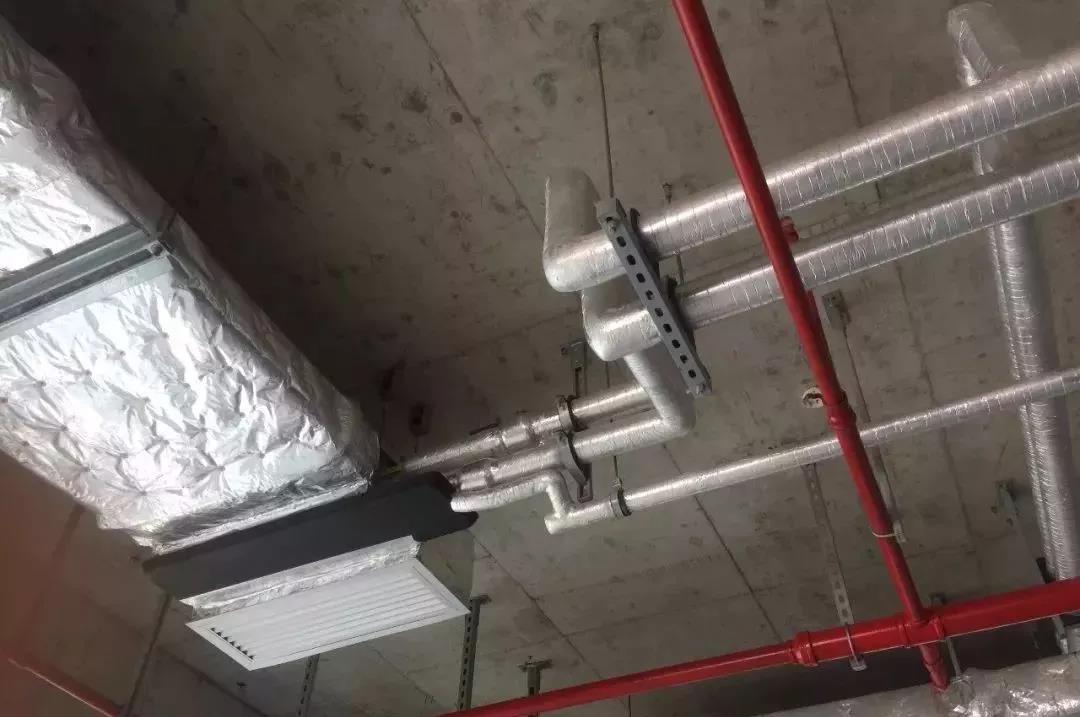

空调水管道，坡度正确，支架布置合理，保温整齐美观。
空调水立管采用预制组合立管与土建结构同步施工工艺
第三部分-电气部分

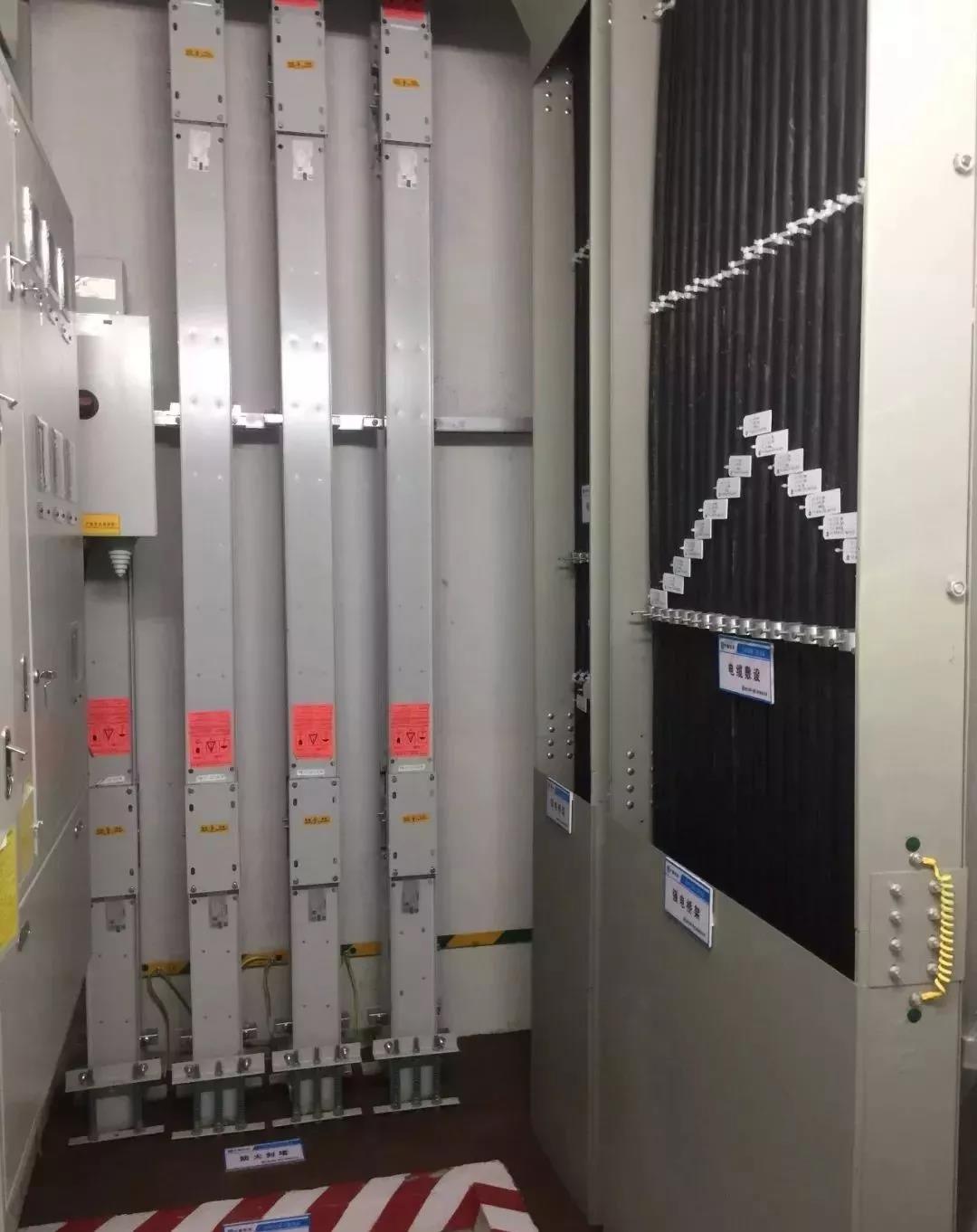

强电管井布置合理，整齐美观

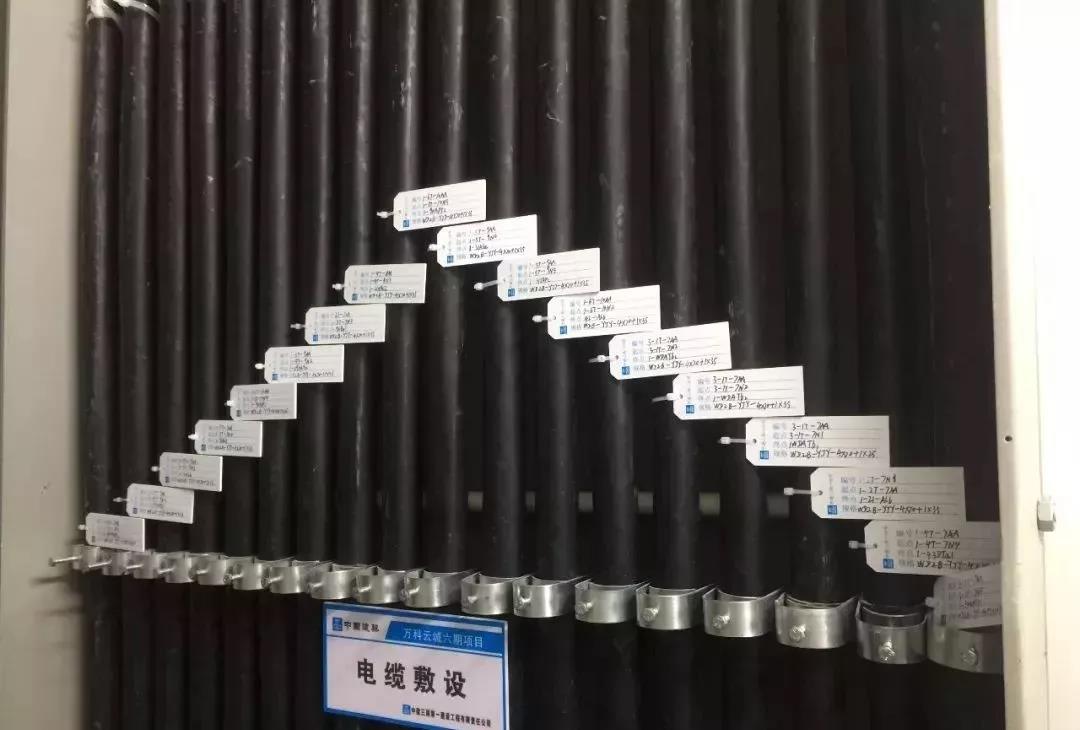

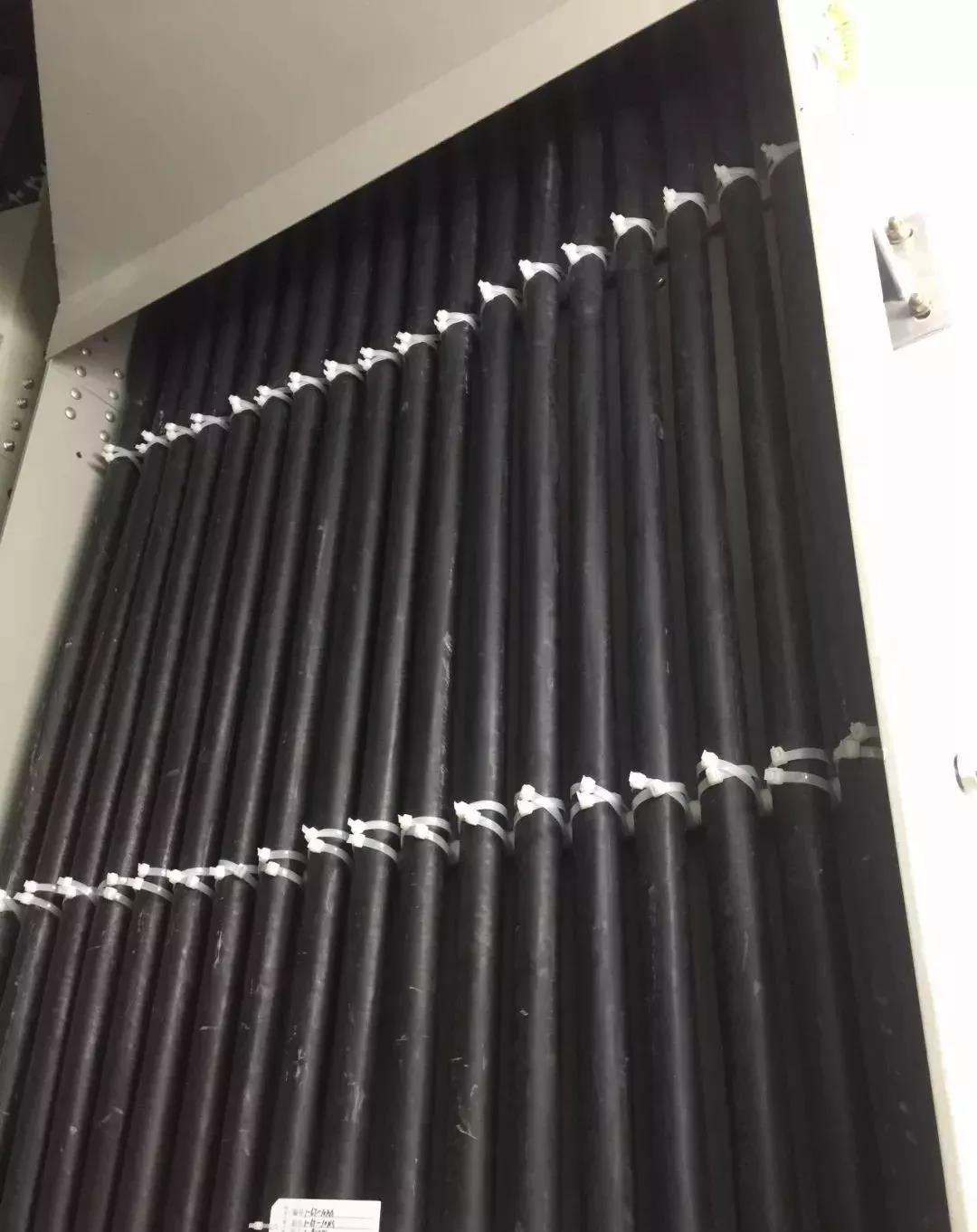

电缆排布间距一致，绑扎整齐牢固。
标识牌清楚明确，排列整齐。

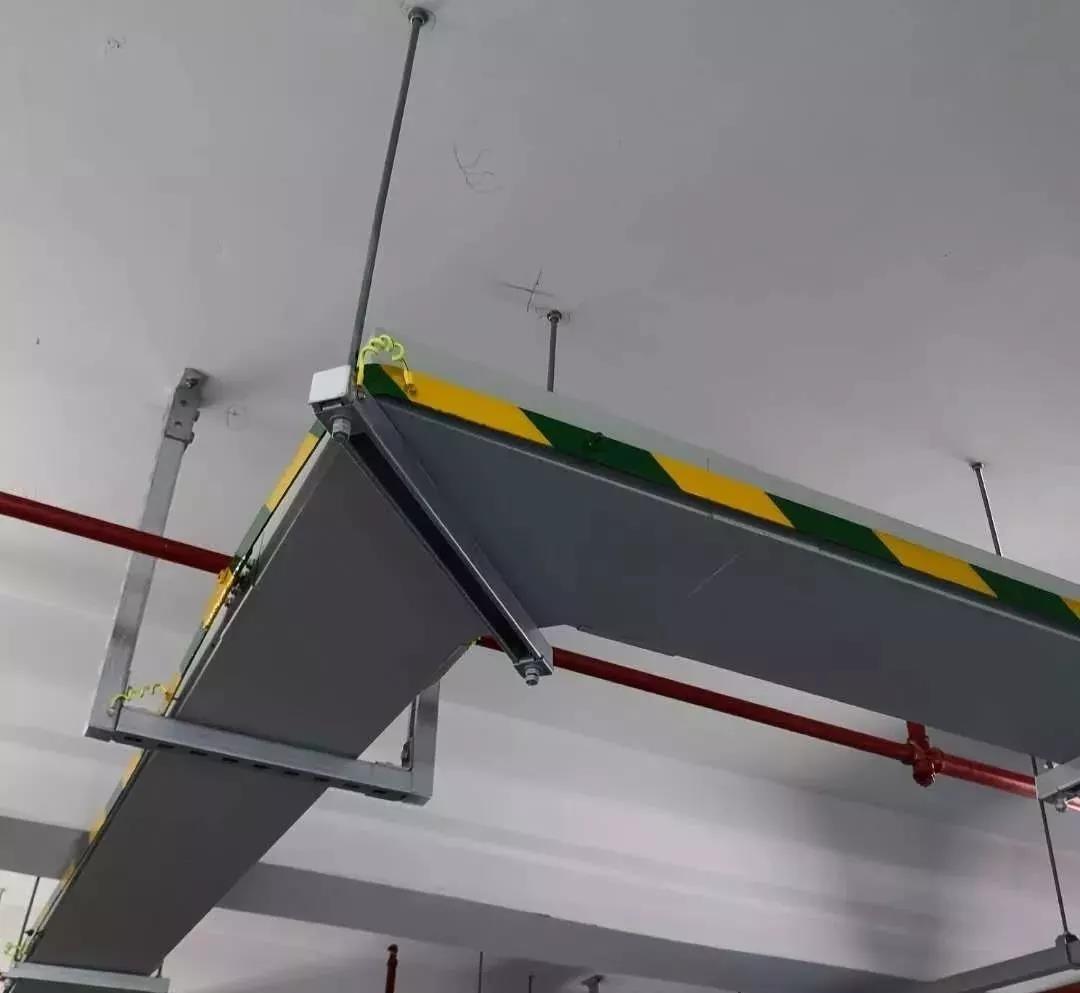

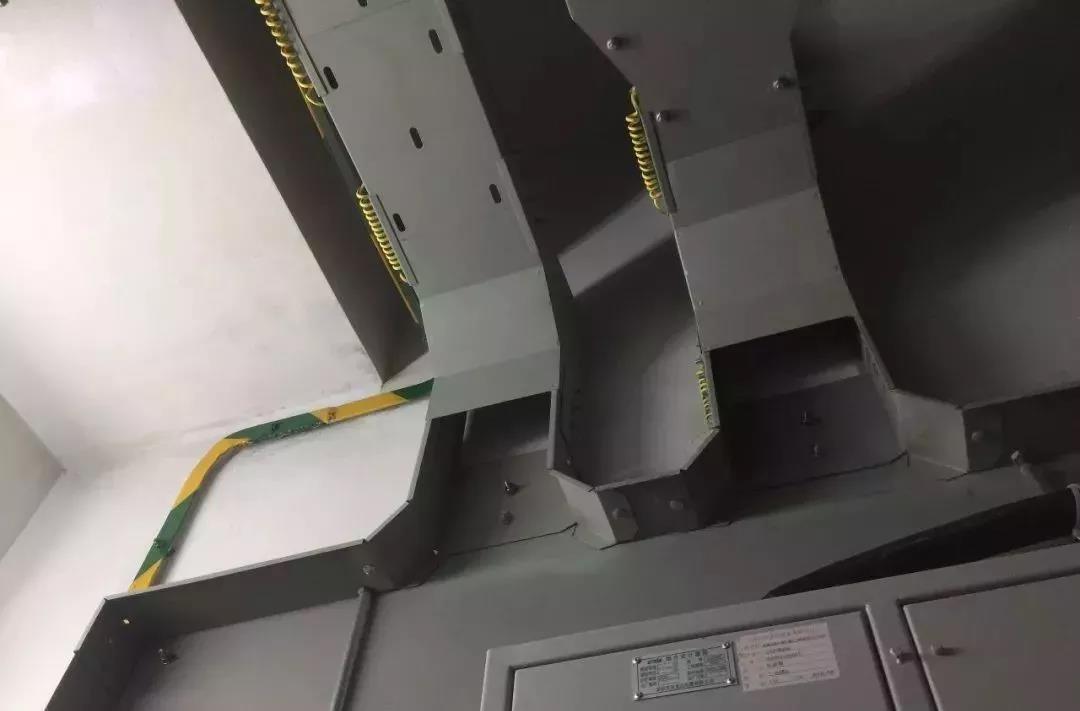

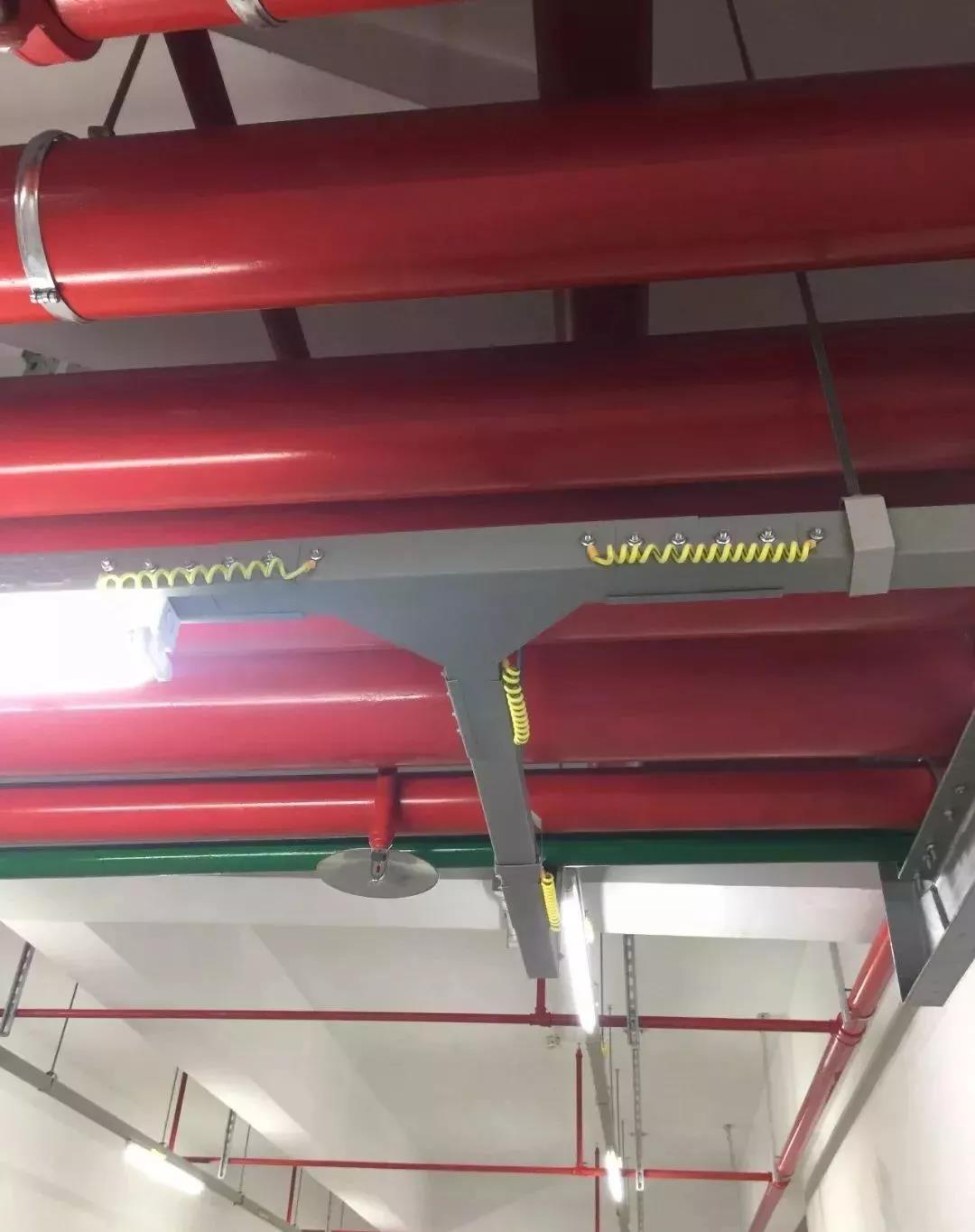

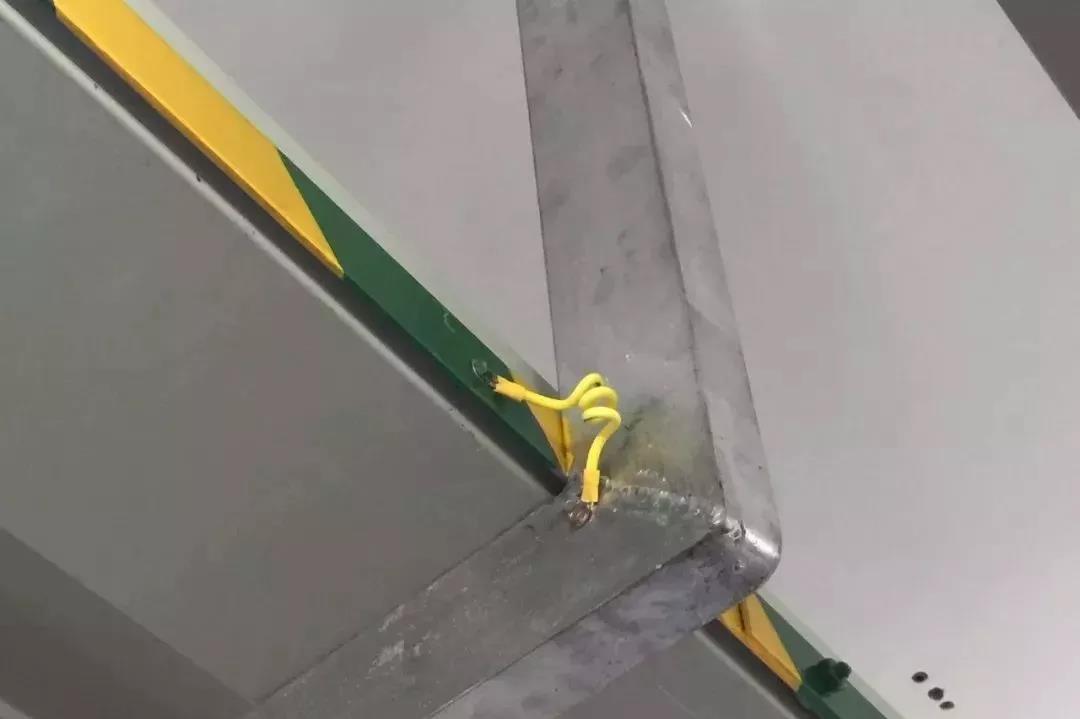

桥架安装牢固，跨接满足要求。

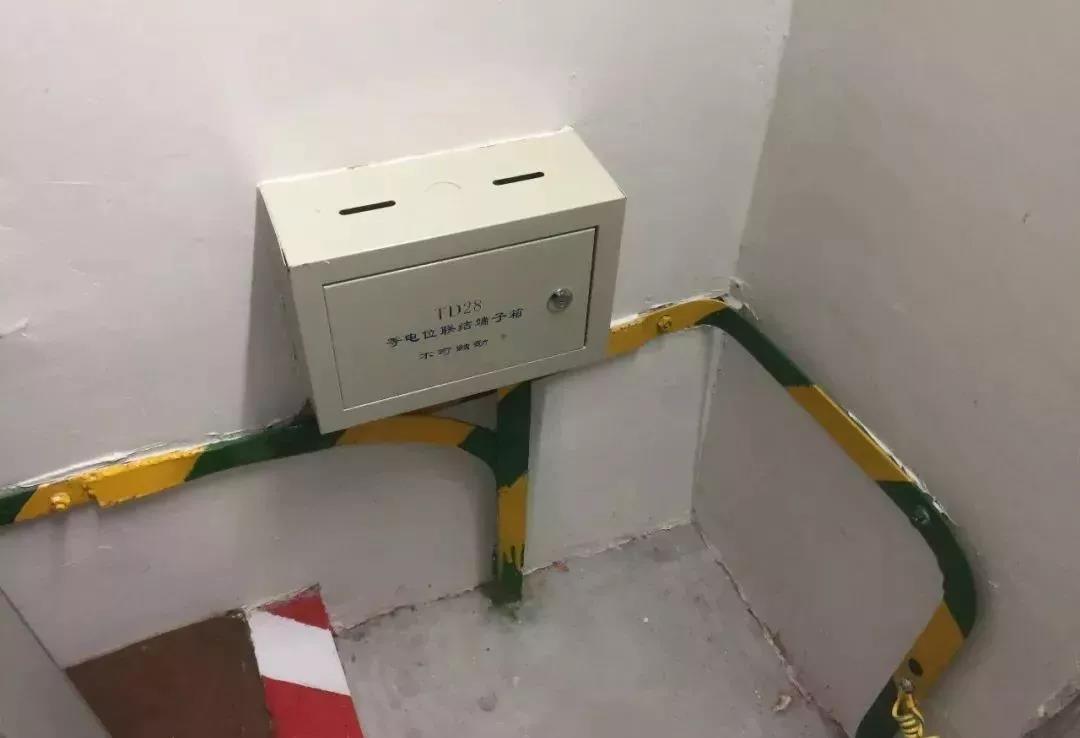

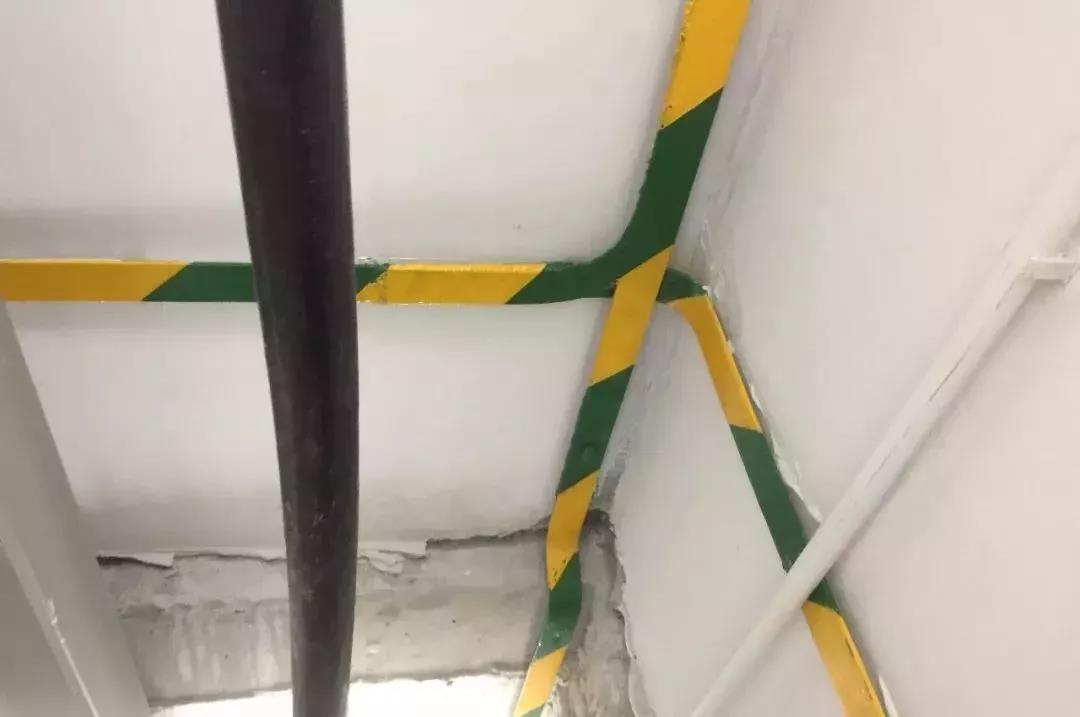

等电位焊接牢固，弯曲半径美观，标识醒目。

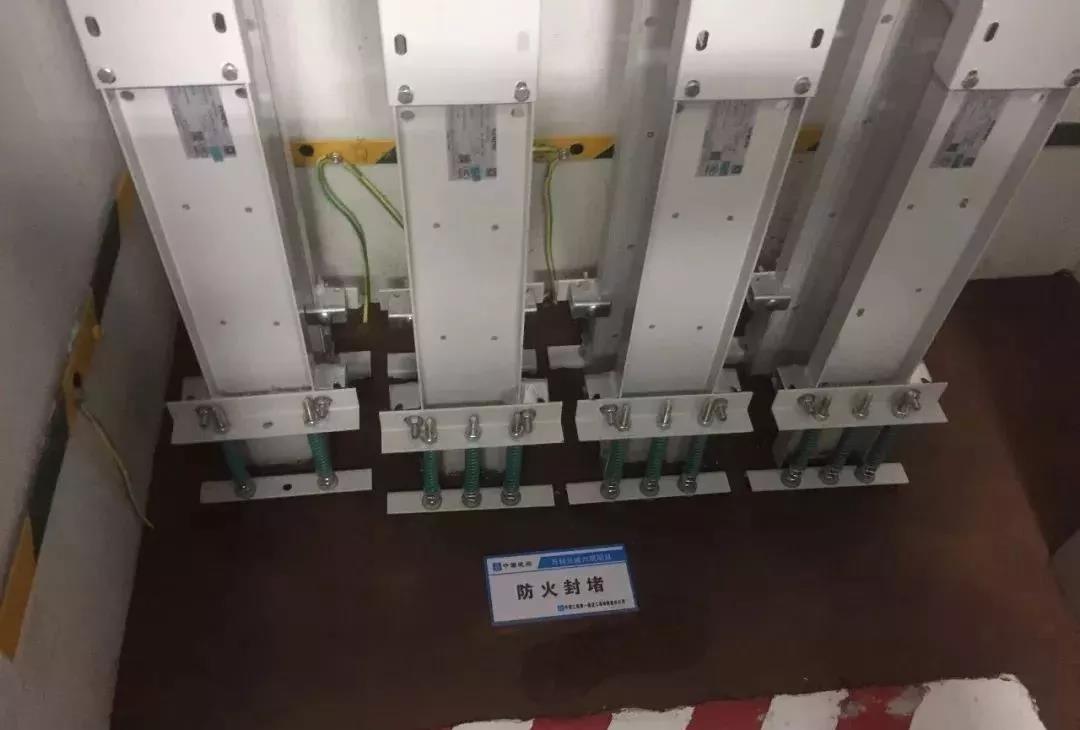

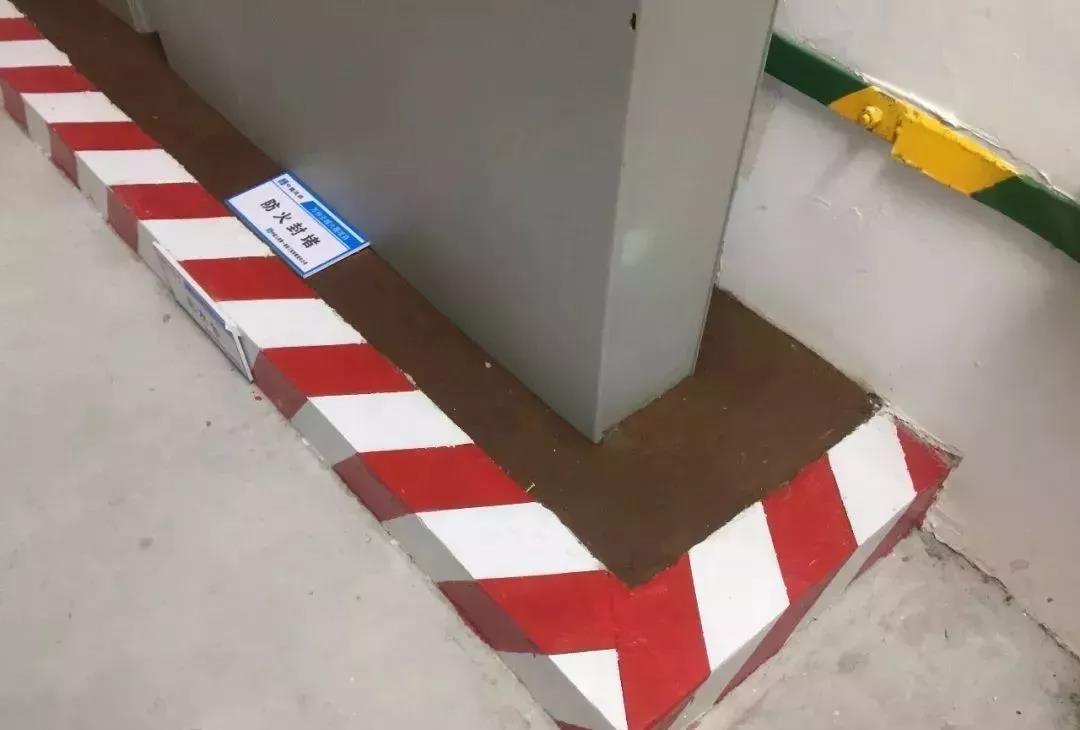

防火封堵平整密实，界面清晰。
线槽等成排成线，美观大方。

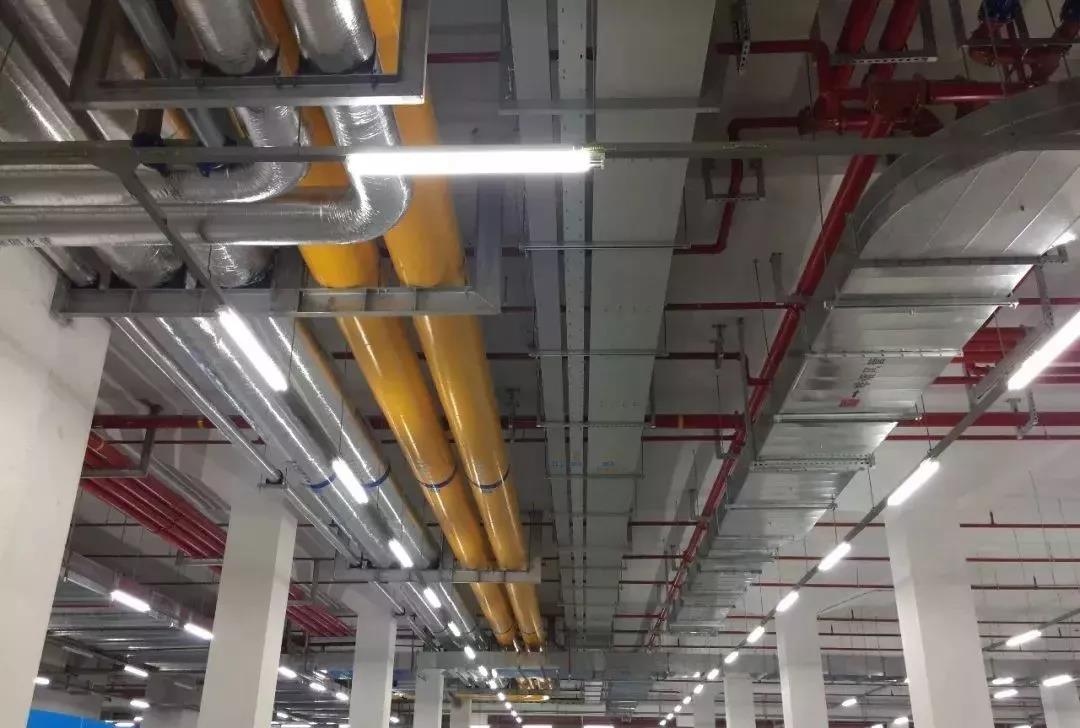

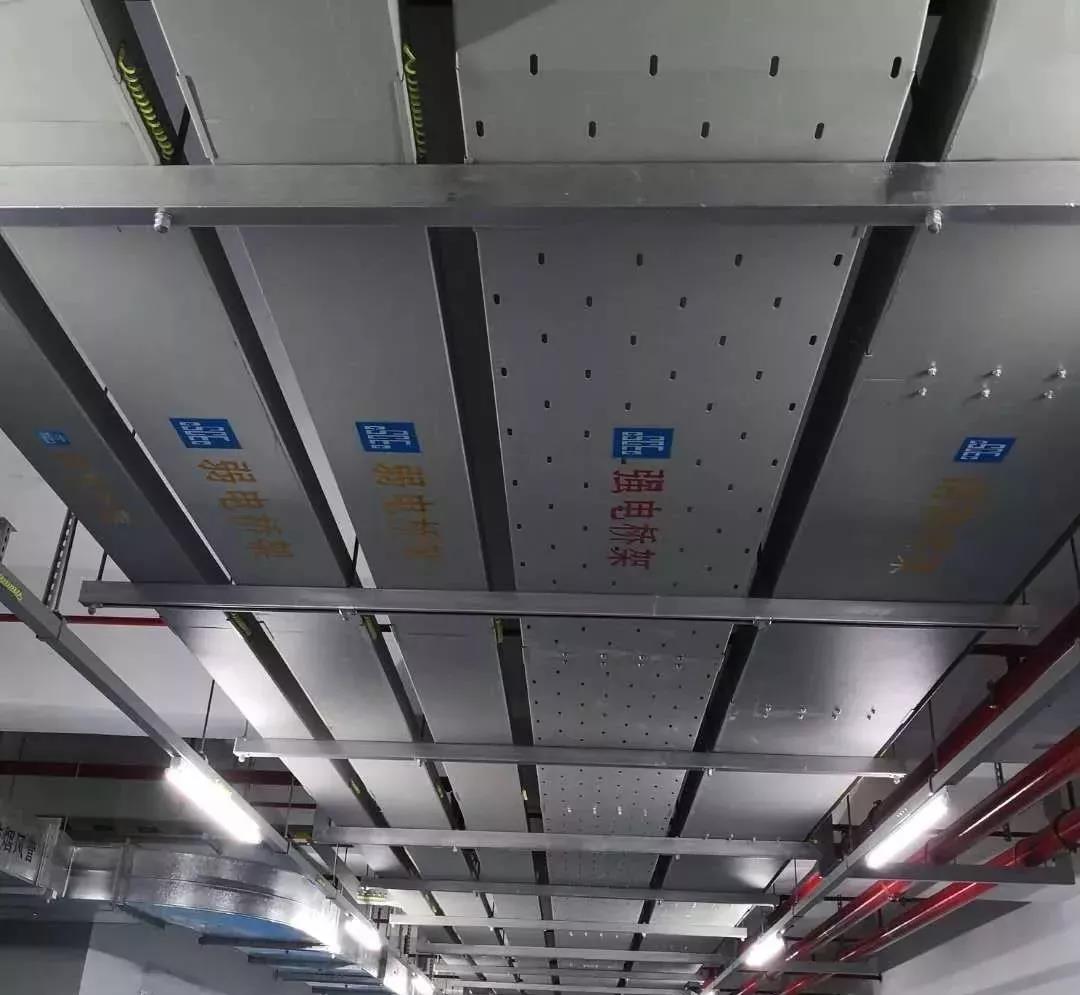

成排桥架，布置合理，共用支吊架采用C型钢+槽钢整体支架体系
线槽支架布置合理，接地扁钢标识清楚。

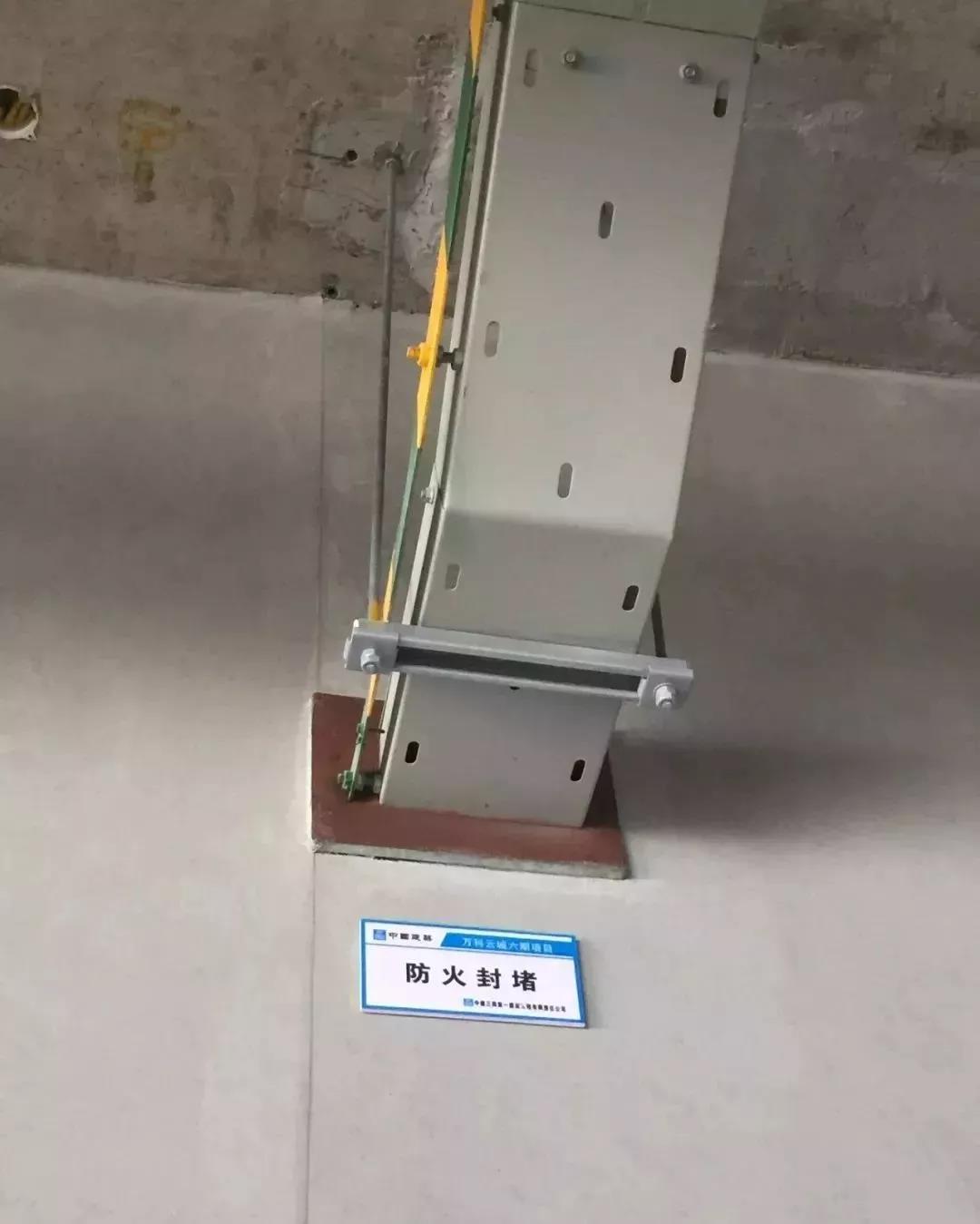

线槽穿越墙体防火封堵清楚
第四部分-设备支吊架

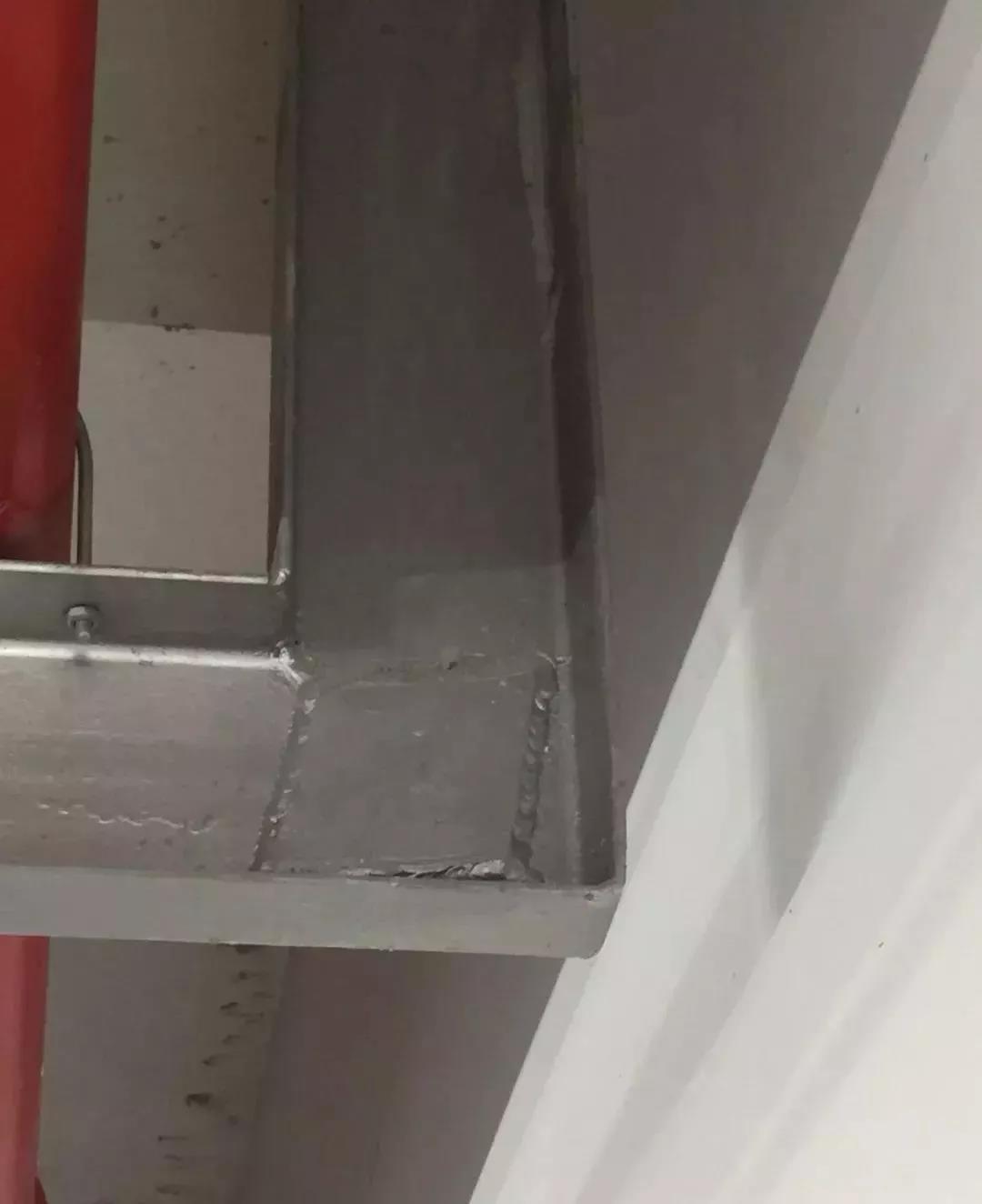

支吊架在梁上生根，焊接转角处采用钢板补强。

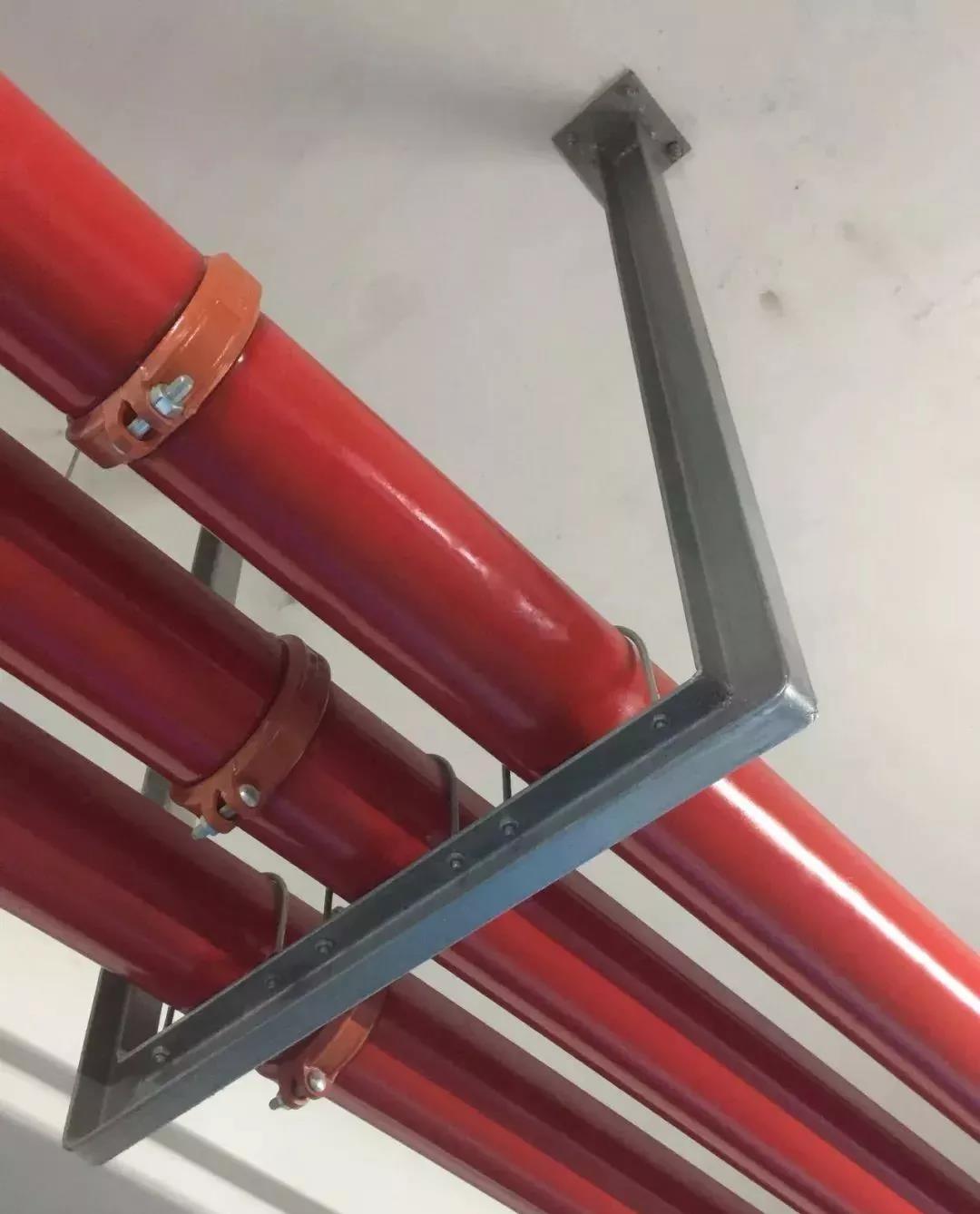

槽钢支架选型正确，加工45度角切割煨弯焊接，吊杆布置合理，端头双螺栓固定，管卡型钢机械开孔。

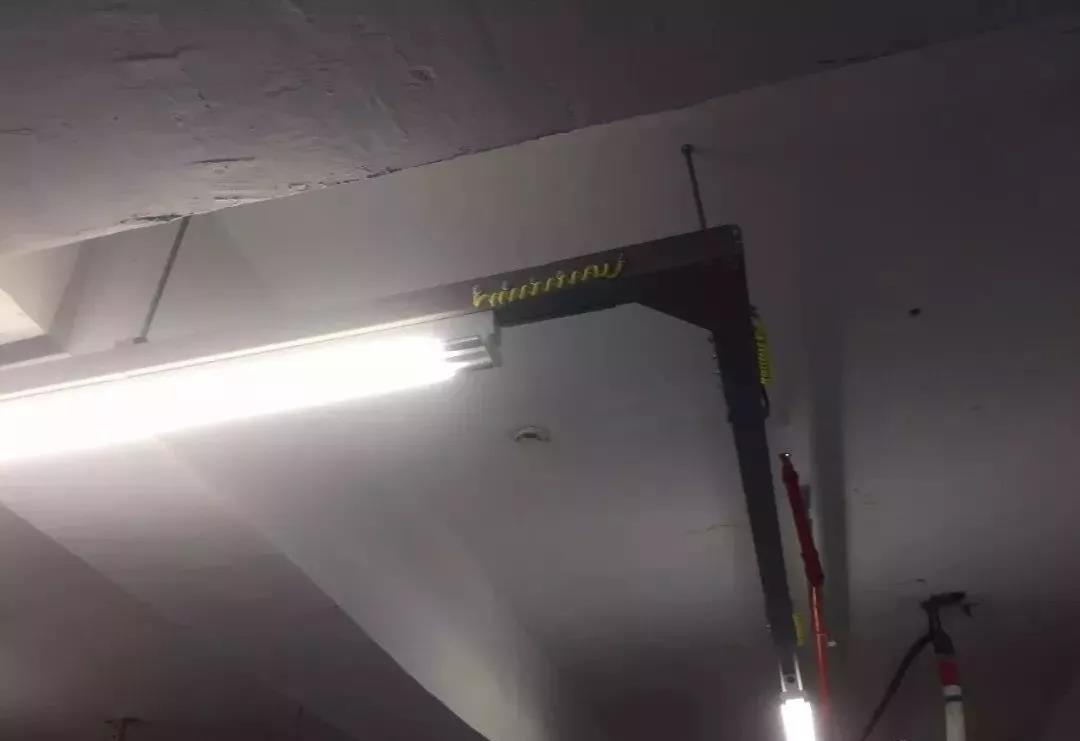

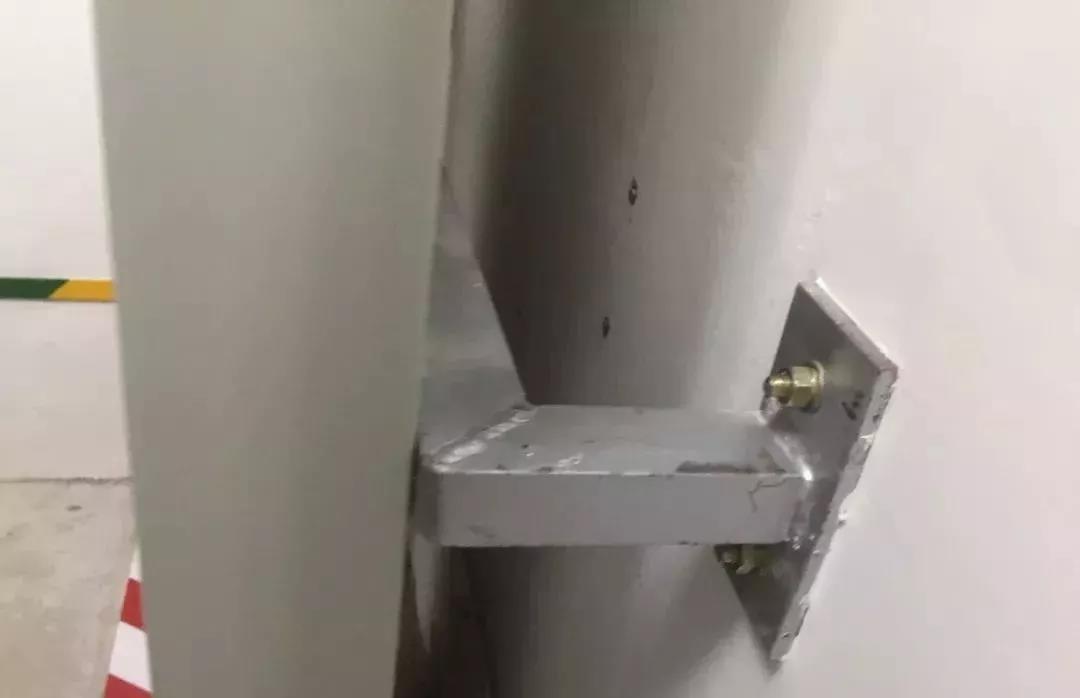

电气桥架，专用固定支架，焊接牢固，防腐满足要求。
成品支吊架施工，结实耐用美观，支架改造重复利用率高。
支架接地，安全有效。
第五部分-装配式机房

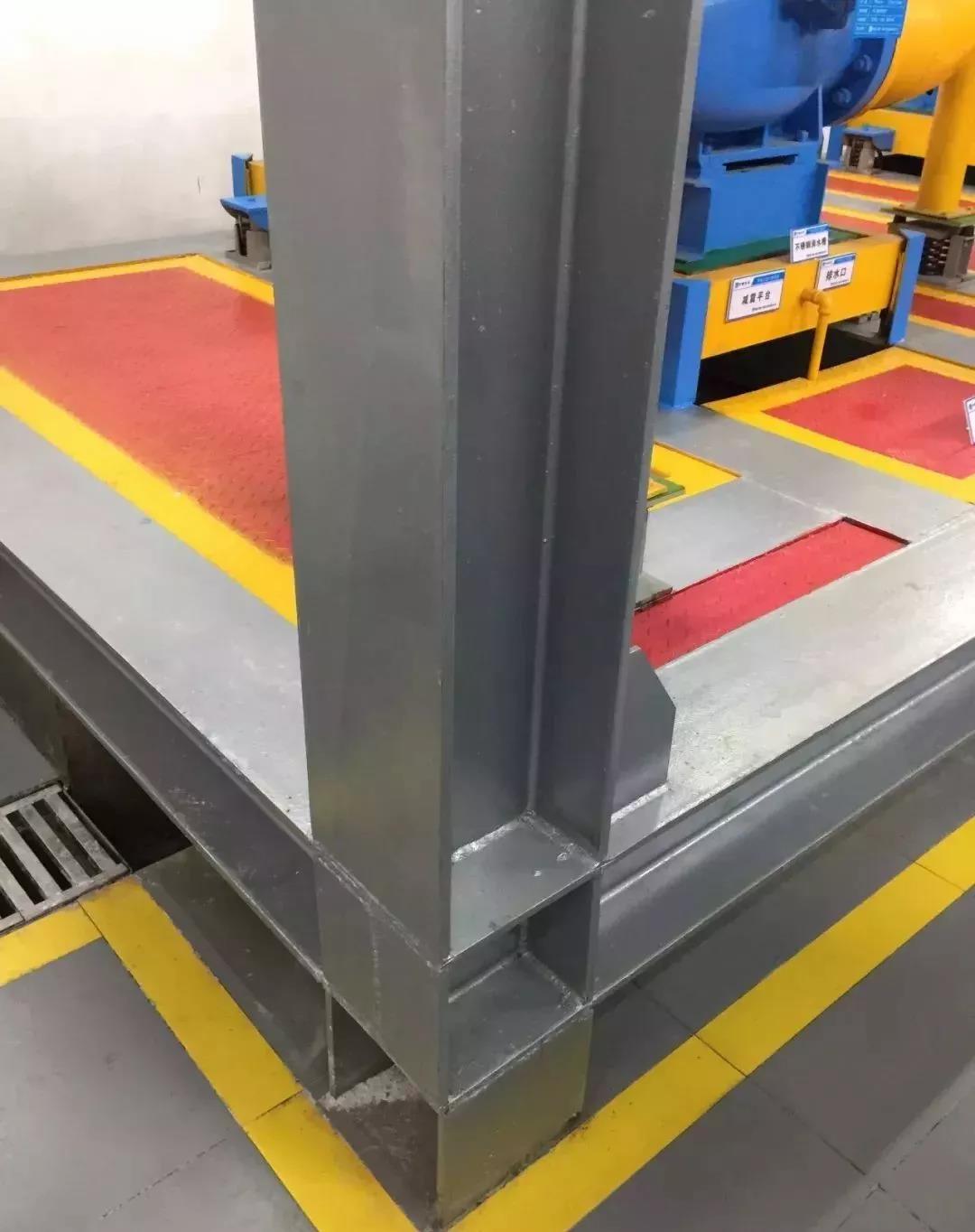

设备支架结实牢固

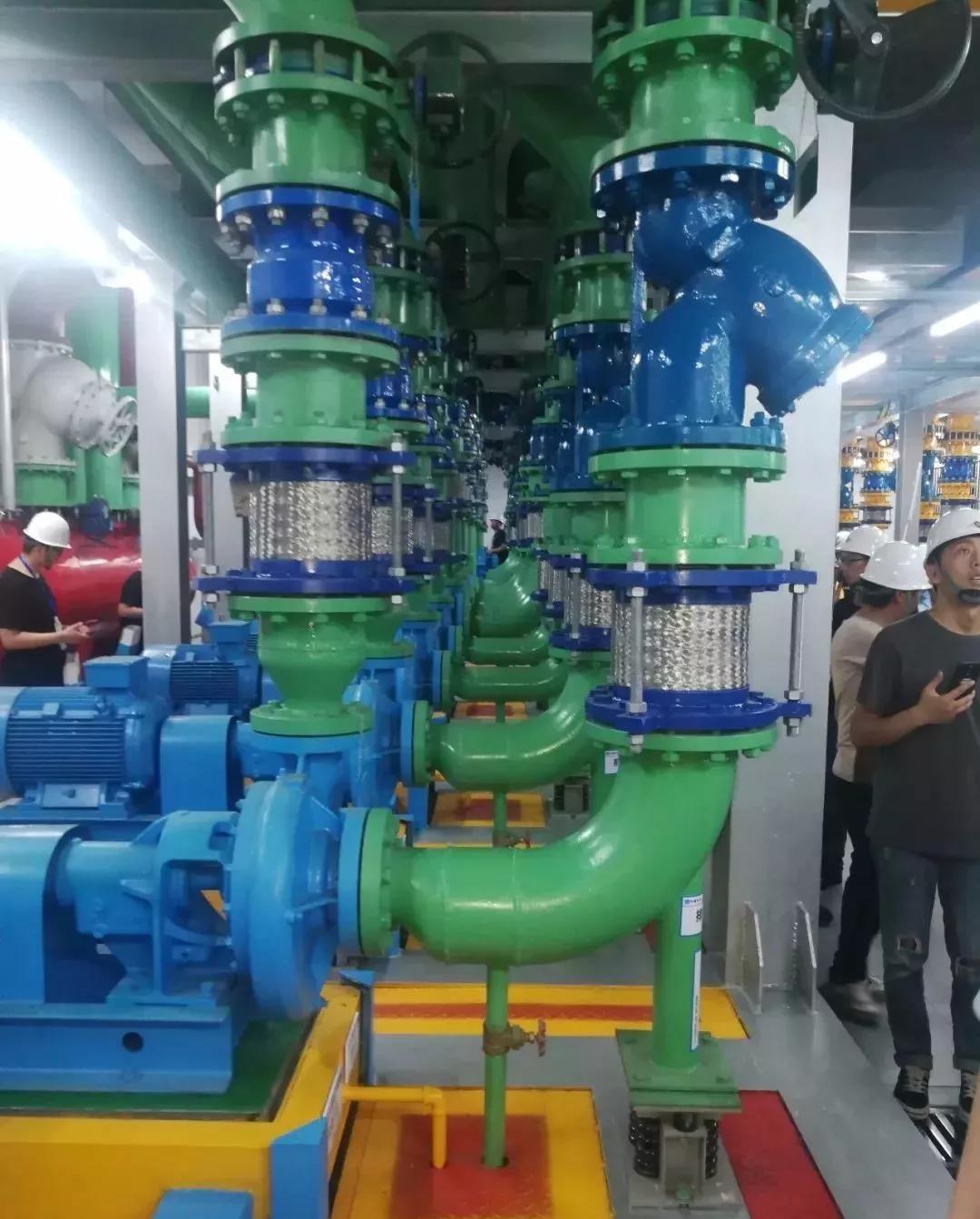

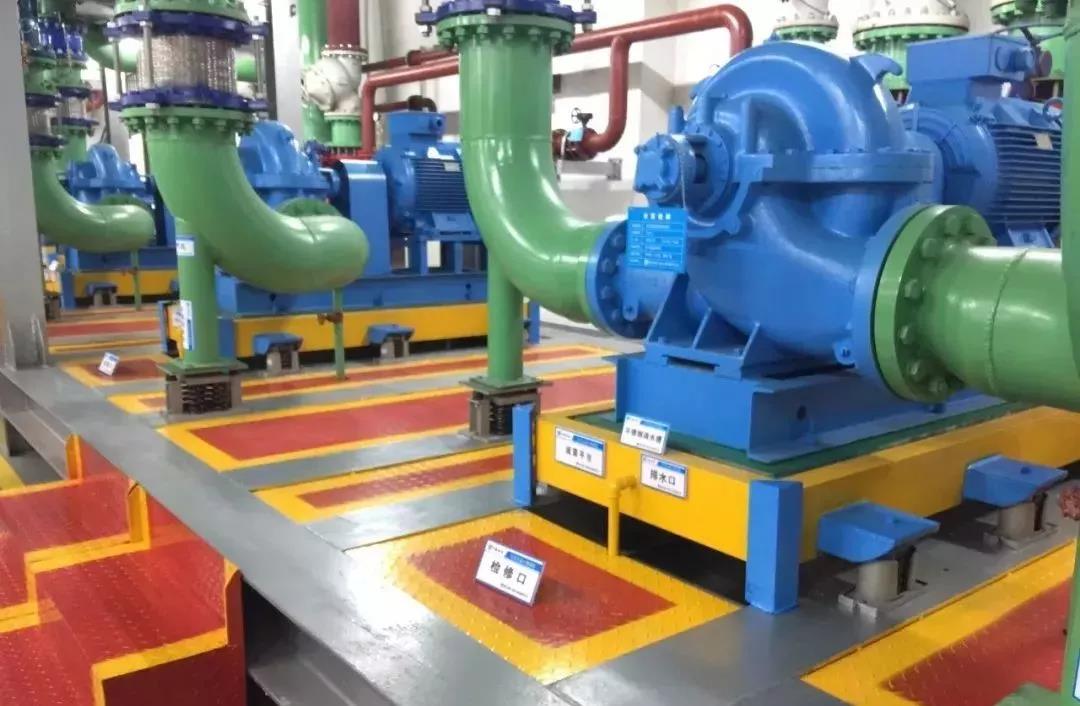

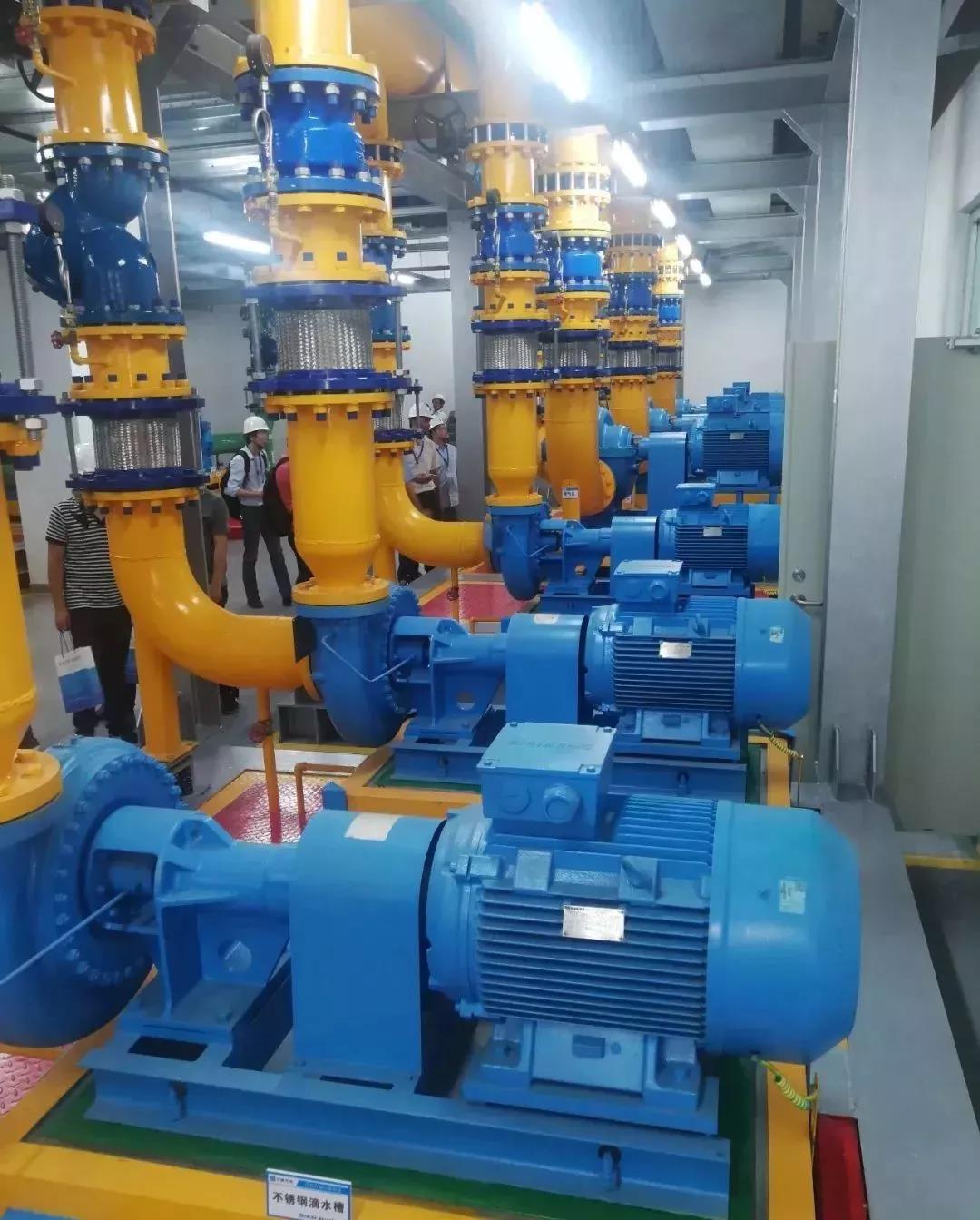

设备布置成排成线，加工厂预制成型，模块化吊装施工。

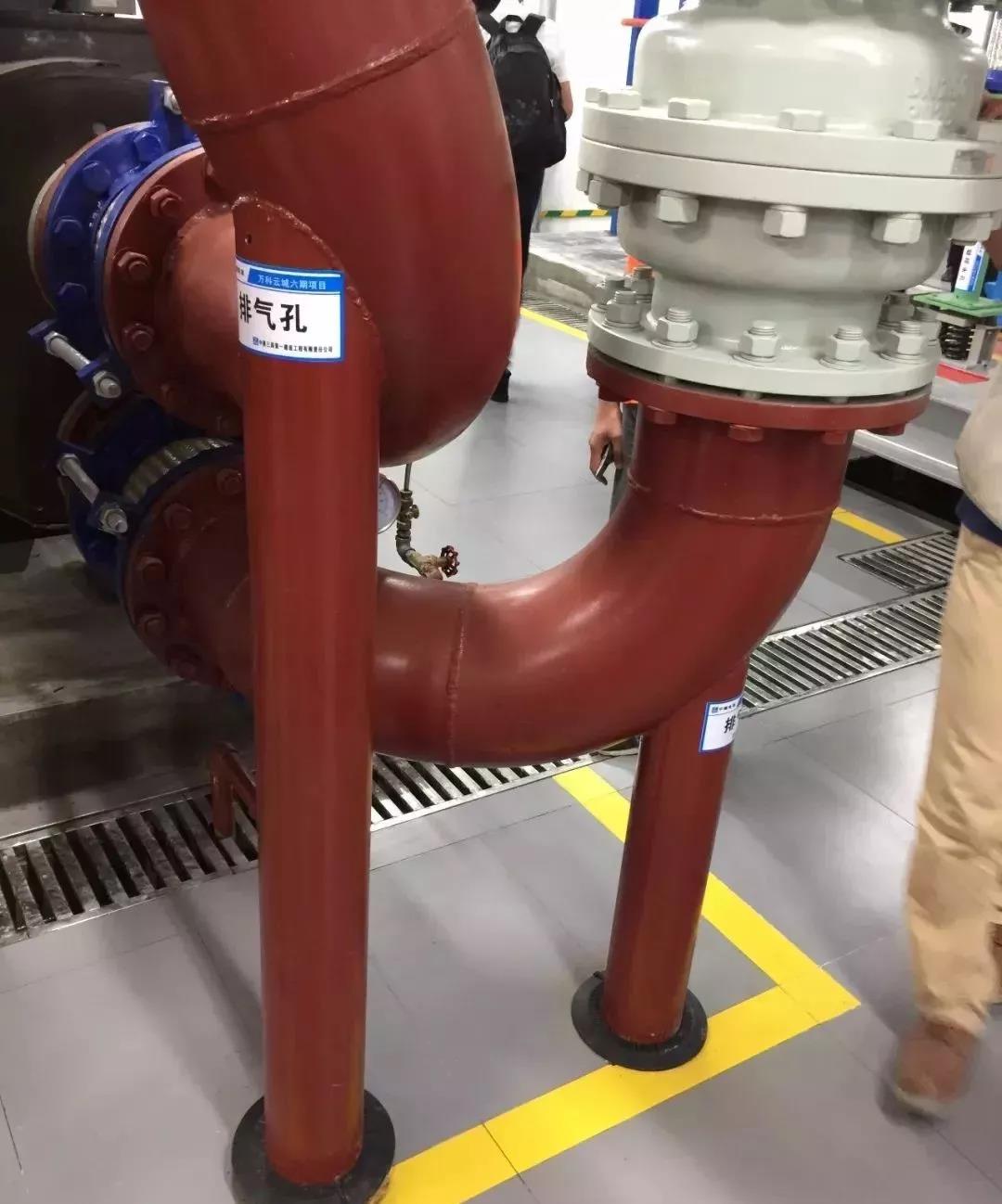

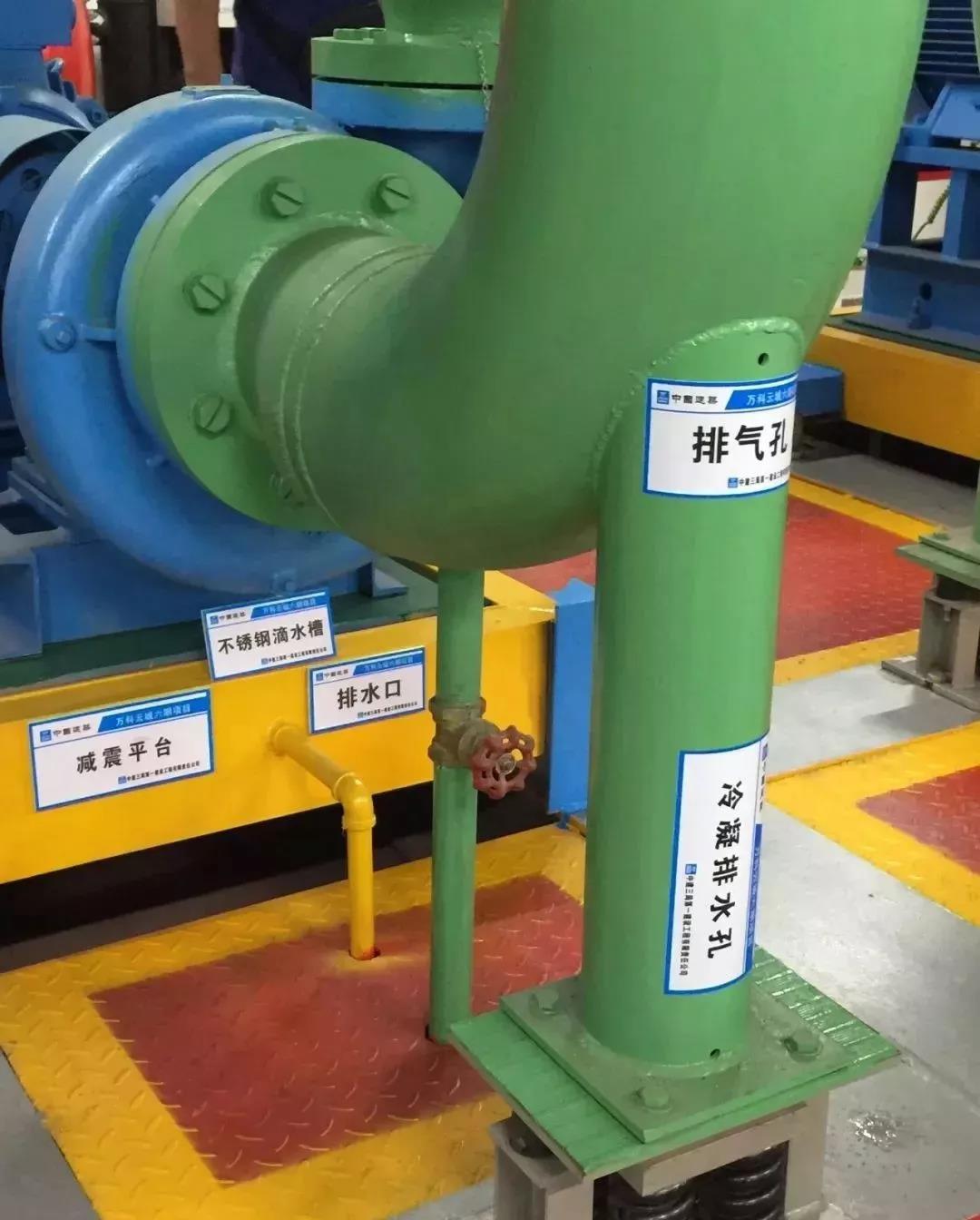

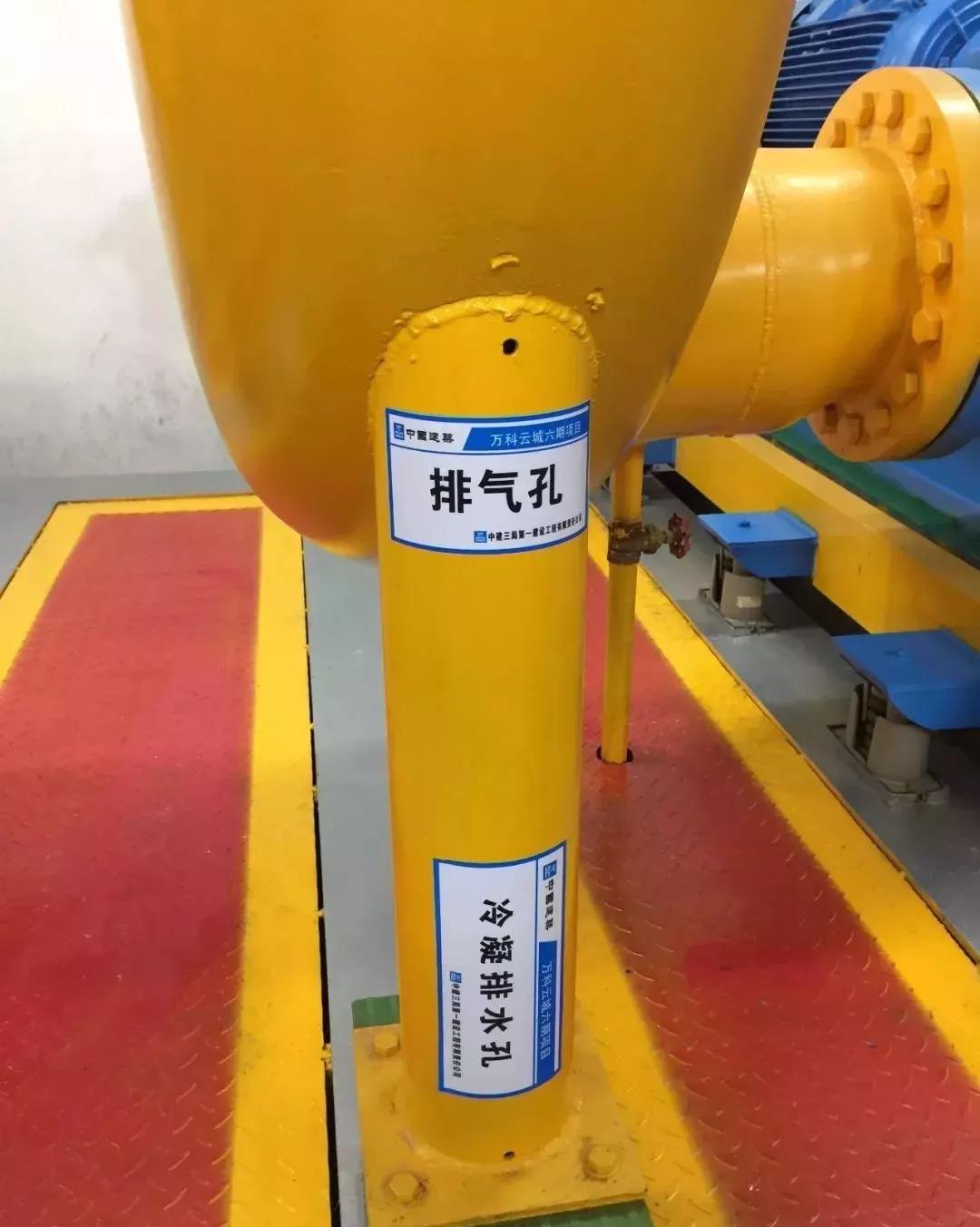

排气孔、冷凝排水孔设置合理

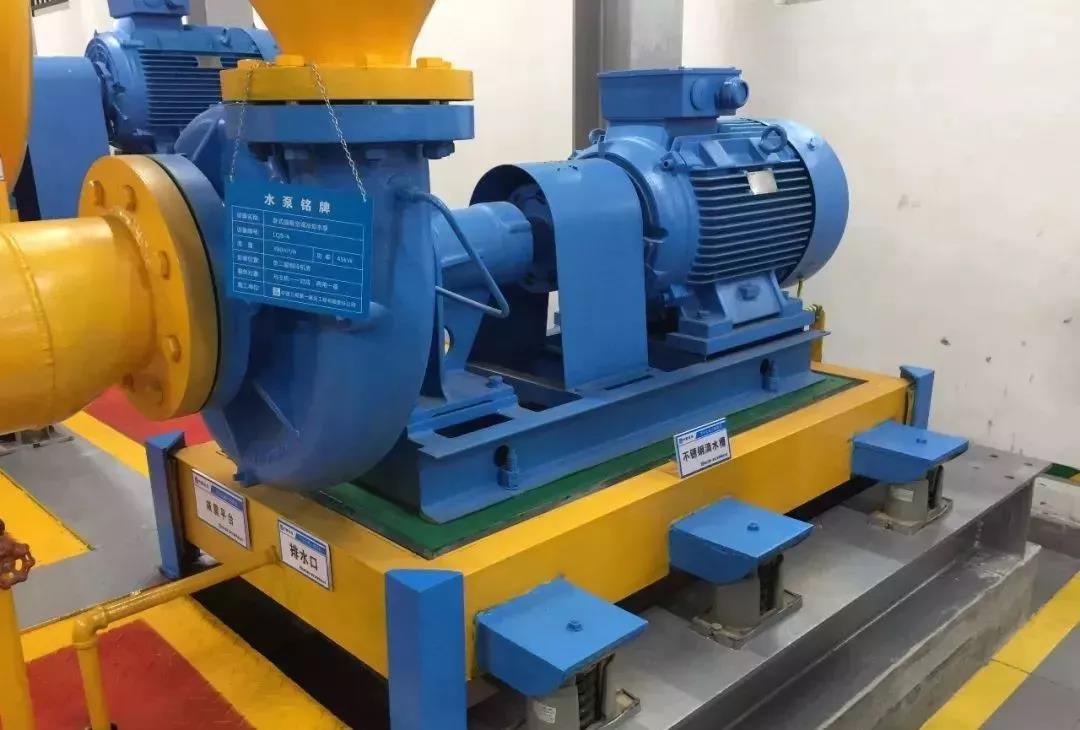

水泵减震、限位装置布置合理，科学实用。

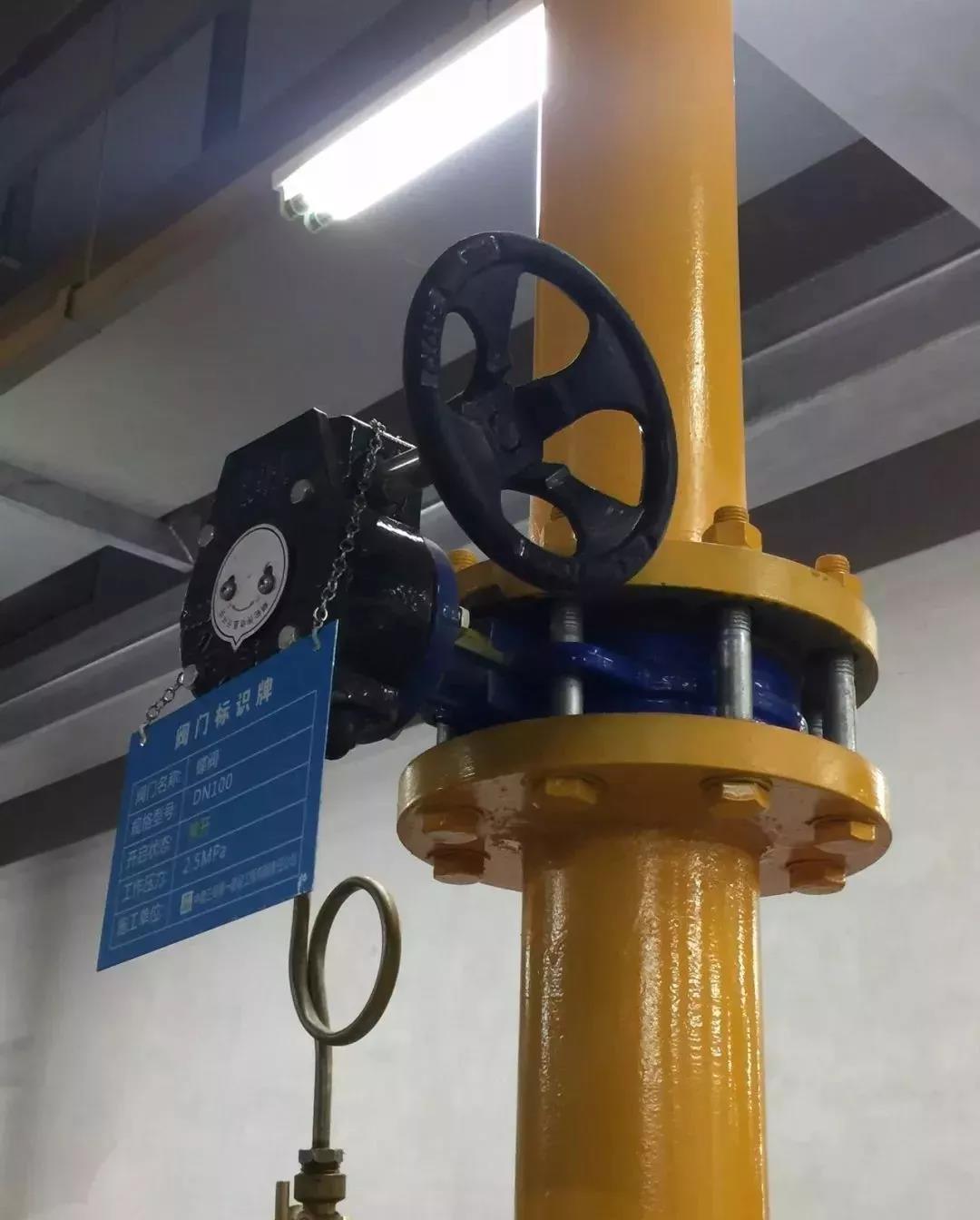

阀部件安装牢固，螺丝朝向正确美观。

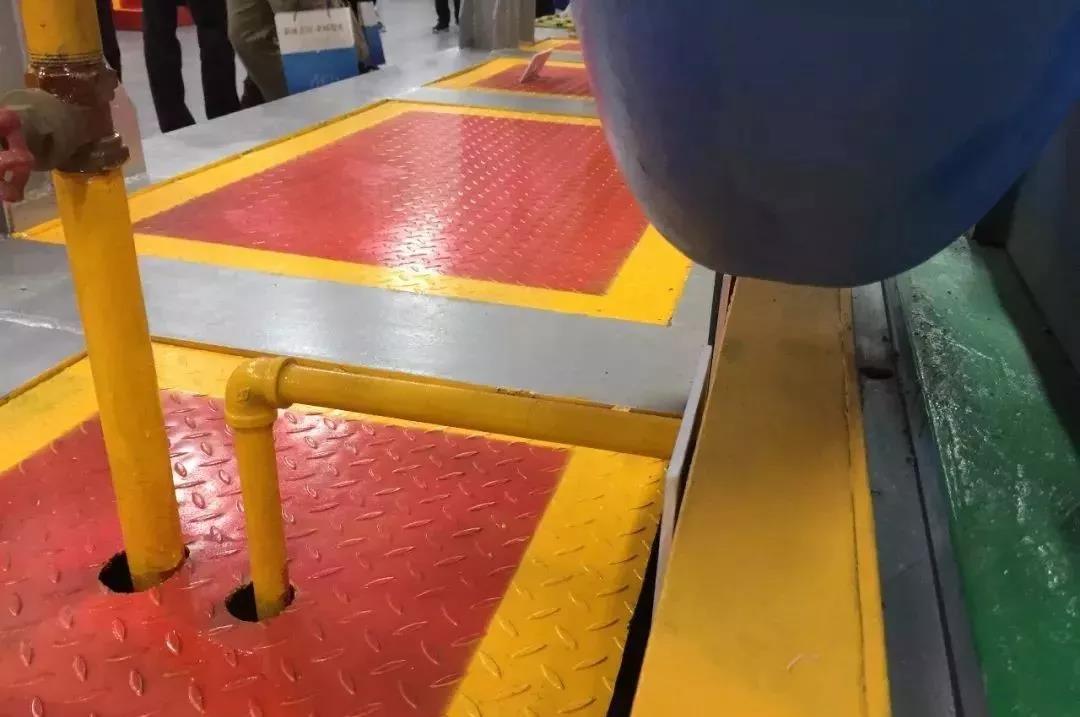

水泵集水槽设置巧妙，排水合理。

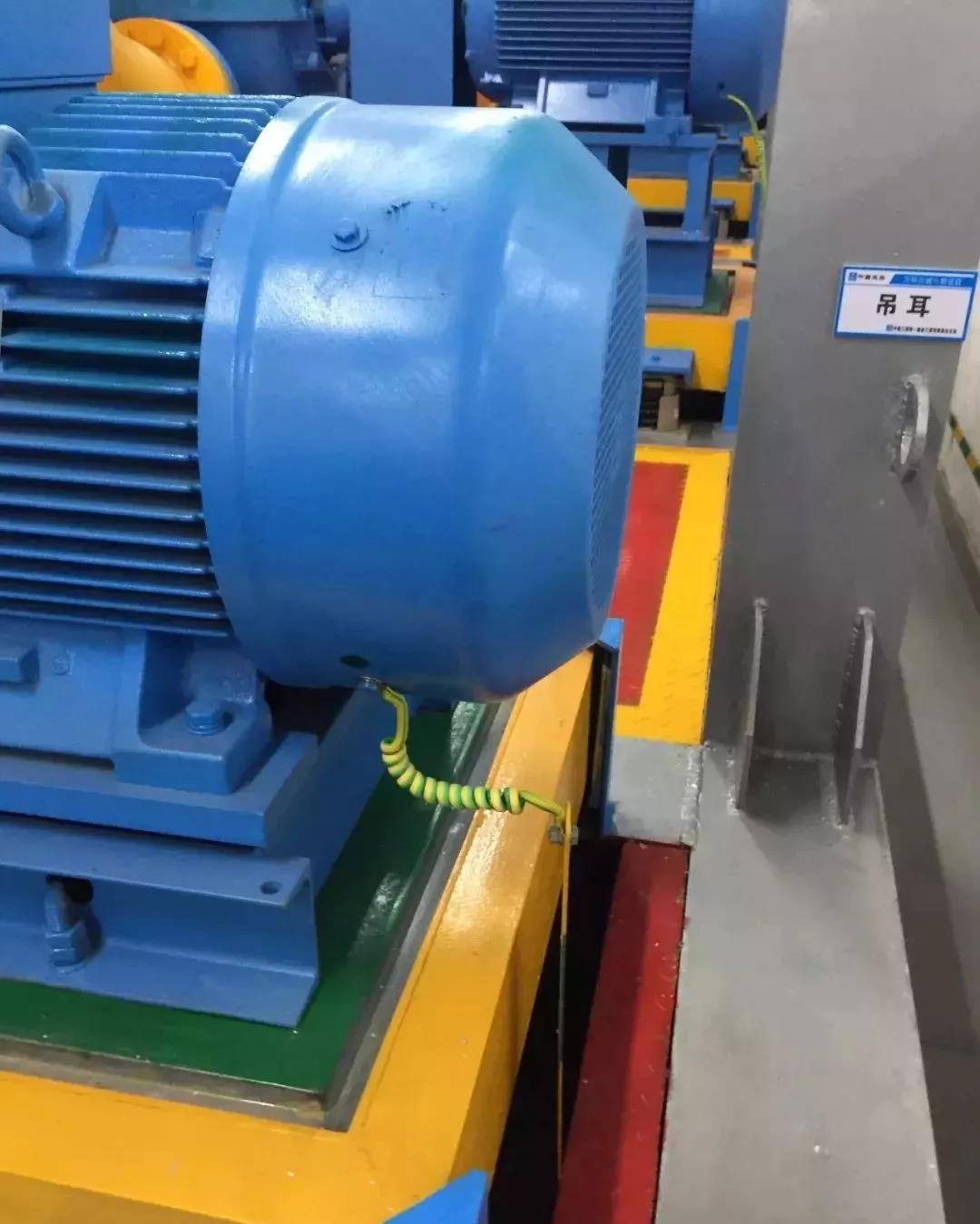

电机外壳重复接地，有效美观。
支管与干管连接处采用顺水三通。

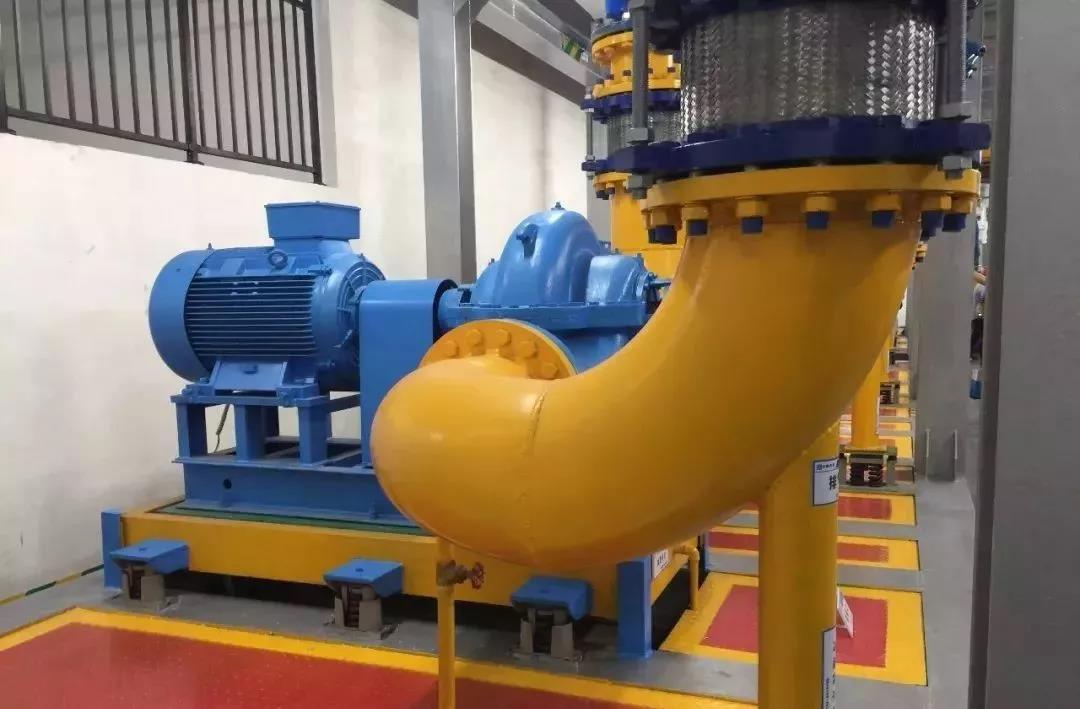

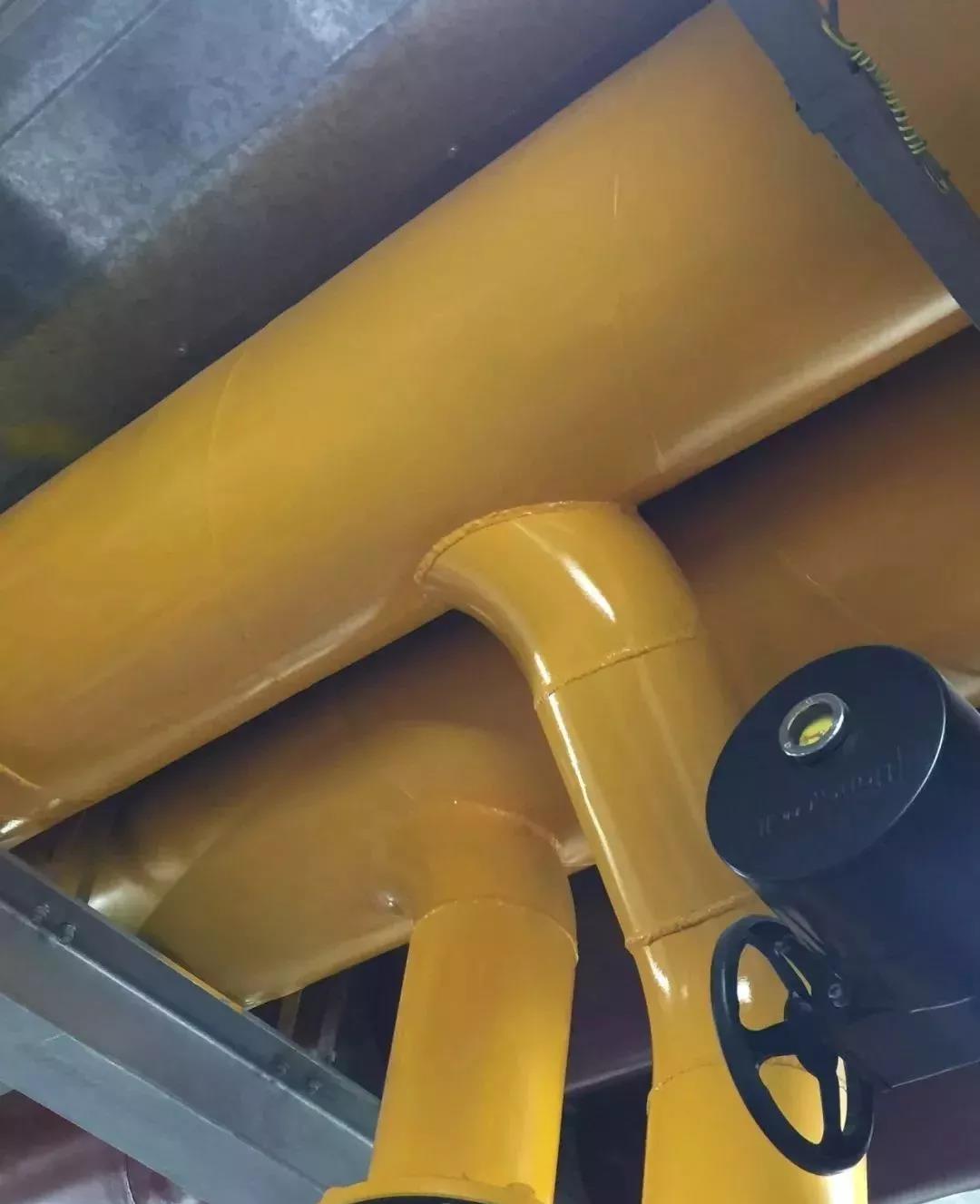

水泵进出口大小头设置合理
水泵进出口大小头设置合理

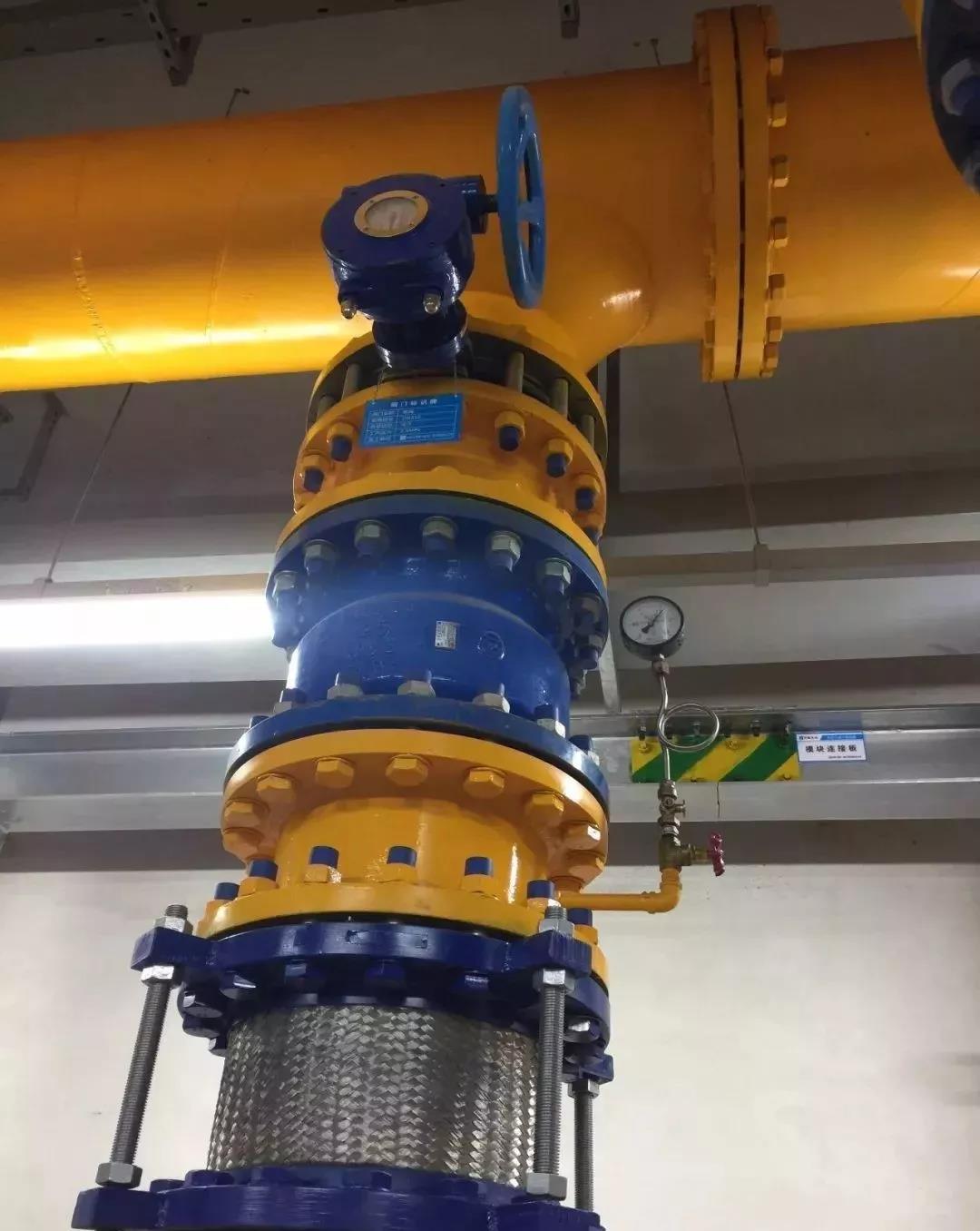

立管减震支架
